| Nom du produit: | Vanne papillon Wafer | Matériau du corps: | Fonte ductile/fonte GGG50, fonte |
|---|---|---|---|
| Standard: | ANSI, API | Pression: | Moyenne pression, basse pression |
| Lien: | bride/plaquette, plaquette | Couleur: | BLEU, adapté aux besoins du client |
| Disque: | Fonte | Matériau du siège: | EPDM |
| Surligner: | Vanne papillon de style plaquette de 150 mm,vanne papillon de style plaquette de poignée,vanne papillon de type plaquette de 200 mm |
||

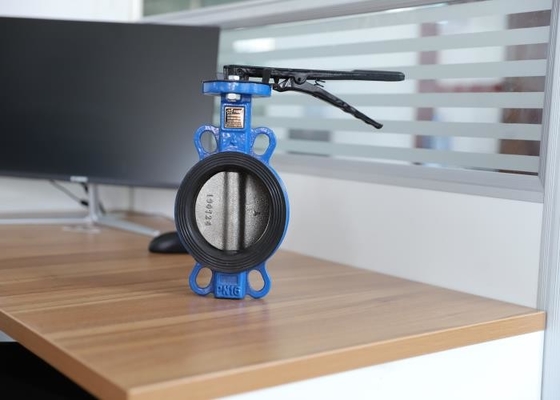

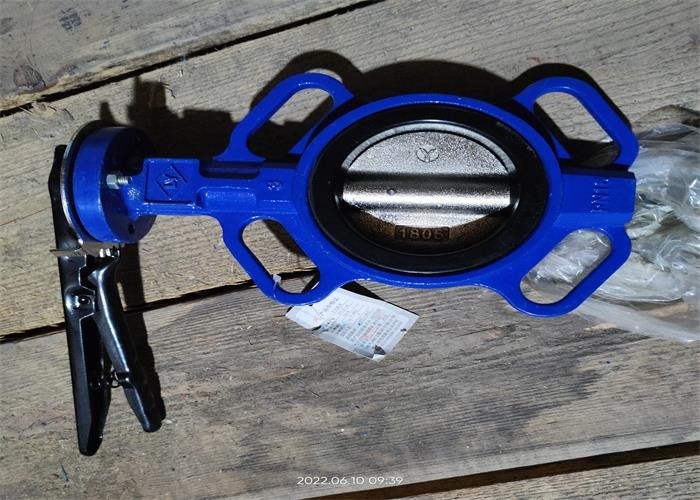

La vanne papillon à poignée est de structure simple, de petite taille et légère, et ne se compose que de quelques pièces.Et seulement besoin de tourner à 90 ° peut être rapidement ouvert et fermé, opération simple, et la vanne a de bonnes caractéristiques de contrôle des fluides.Lorsque la vanne papillon est en position complètement ouverte, l'épaisseur de la plaque papillon est la seule résistance lorsque le fluide traverse le corps de la vanne, de sorte que la chute de pression générée par la vanne est faible, elle a donc de meilleures caractéristiques de contrôle du débit.
| TAILLE | UN | B | L | φD1 | φD3 | H |
| 1.5" | 69 | 136 | 32 | 65 | 35 | 32 |
| 2" | 80 | 161 | 42 | 65 | 35 | 32 |
| 2.5" | 89 | 175 | 45 | 65 | 35 | 32 |
| 3" | 95 | 181 | 45 | 65 | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| dix" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Corps | Fonte grise |
| Siège | EPDM/NBR/PTFE |
| Disque | Acier inoxydable/Fonte ductile |
| TIGE | SS420 /304/316 |
| Face à face | ISO 5752/ API 609 |
| Extrémité de bride | BS10 |
1. La structure adopte la structure semi-axiale, l'opération à 90 degrés est rapide à ouvrir;La plaque a une haute résistance, une grande zone d'écoulement, une faible résistance à l'écoulement et des économies d'énergie.
2. Le fluide peut s'écouler des deux côtés de la vanne à disque à bride dans n'importe quelle direction, peut atteindre l'objectif de connexion ou de coupure.
3. Aucune conception de structure de goupille conique: la connexion de transmission entre l'arbre de soupape et la plaque de soupape adopte la forme d'une connexion hexagonale, ce qui résout efficacement les fuites et la chute des dangers cachés de la goupille de cône de soupape de ligne médiane d'origine, améliore considérablement l'étanchéité de la soupape performance et sécurité de fonctionnement, et résout complètement le problème de chute de la goupille de cône de vanne papillon de ligne médiane d'origine.
4. Bonnes performances d'étanchéité : parce que la vanne n'adopte aucune conception de goupille, elle résout complètement le problème de fuite de goupille conique de la vanne papillon de ligne médiane d'origine ;Le siège de soupape adopte le processus de vulcanisation intégrale.D'une part, le problème de fuite entre le siège de soupape et le corps existant dans le test de pression de la soupape de ligne médiane d'origine est résolu.D'autre part, la surface d'étanchéité latérale du siège vulcanisé est plus large et trois conduites d'eau d'étanchéité de type joint torique sont ajoutées pour rendre l'étanchéité avec la bride de tuyau plus fiable.Le joint de bride est conservé.
1. La vanne est installée sur le pipeline pour l'ouverture et la fermeture, et peut également être utilisée pour le réglage et l'étranglement.
2. La vanne peut être installée dans n'importe quelle direction.
3. Le tuyau et la cavité de la vanne doivent être nettoyés avant l'installation.
4. La vanne ne doit pas être soumise à des forces externes importantes après l'installation.
5. La vanne est installée sur le pipeline fermé pendant une longue période et doit être ouverte et fermée régulièrement.
6. Lorsque la température minimale locale est inférieure à 4 ℃, une protection d'isolation doit être prise ;Comme la vanne d'extrémité doit être utilisée avec un chauffage de tuyau ou de chemise, pour empêcher la température de la paroi du tuyau en dessous de 0 ℃.
7. Il est strictement interdit d'installer et d'utiliser dans le pipeline sous vibration ou changement rapide de température moyenne.
8. La condition de fonctionnement doit être conforme aux exigences de la spécification de performance
