| Nom de produit: | Vanne papillon de gaufrette | Matériel de corps: | Fer de moulage |
|---|---|---|---|
| La température des médias: | 10-80℃ | Médias: | l'eau |
| connexion: | Gaufrette | Puissance: | Poignée |
| Disque: | Fonte | tige: | Acier inoxydable en acier/ |
| Taille gauche: | DN50-DN200 | Couleur: | BLEU, adapté aux besoins du client, gris |
| Surligner: | Valve de Pin Stainless Steel Lug Butterfly,Vanne papillon de crochet d'acier inoxydable de poignée,Type vanne papillon de gaufrette de fonte |
||

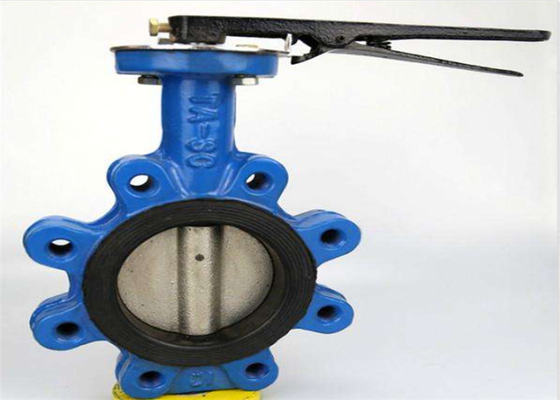

La vanne papillon de poignée a les avantages de la structure simple, du petit volume et du poids léger. Elle se compose seulement de quelques pièces. D'ailleurs, elle peut être ouverte et clôturée rapidement de 90° tournant, qui est simple pour utiliser. En même temps, la valve a de bonnes caractéristiques de commande fluide. Quand la vanne papillon est en position d'ouverture entièrement, l'épaisseur du plat de papillon est la seule résistance quand le milieu traverse le corps de valve. Par conséquent, la chute de pression produite par la valve est très petite, ainsi elle a de bonnes caractéristiques de contrôle de flux
Laquelle de la vanne papillon ordinaire et de la soupape à vanne avec la mêmes pression nominale et diamètre nominal a une meilleure étanchéité et il n'est pas facile couler ?
L'étanchéité de la soupape à vanne est meilleure que celle de la vanne papillon, mais les vannes papillon de quelques fabricants ont bon scellant la représentation.
La soupape à vanne a de large volume et occupe le grand espace.
La vanne papillon a le petit volume et le petit espace.
La sélection spécifique devrait également considérer la température du milieu, du cachetage et de l'emballage de la valve.
Des vannes papillon avec le diamètre nominal plus grand que 50 sont spécifiées dans les spécifications.
La vanne papillon de poignée est un produit nouveau principal national. La vanne papillon manuelle performante adopte un double excentrique et une structure de scellage elliptique de cône incliné spécial. Le modèle d'utilité résout l'inconvénient que la surface d'étanchéité de la vanne papillon excentrique traditionnelle est toujours dans le frottement de contact glissant au moment d'ouvrir et de fermer 0 ° | le ° 10, réalise l'effet que la surface d'étanchéité du plat de papillon est séparée au moment de l'ouverture, et l'effet de scellage est fermé au moment du contact fermant, afin de prolonger la durée de vie et réaliser la meilleure représentation de scellage.
| B | L | D1 | D3 | H | |||
| PN10 | PN16 | ||||||
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 | |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 | |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 | |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 | |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 | |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 | |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 | |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 | |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 | |
| DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 | |
| DN35O (14") | 267 | 368 | 75 | 125 | 70,25 | 40 | |
| DN400 (16") | 297 | 400 | 85,7 | 197 | 100,3 | 51,2 | 72 |
| DN450 (18") | 315 | 422 | 104,6 | 197 | 100,3 | 51,2 | 72 |
| DN500 (20") | 348 | 480 | 130,28 | 197 | 100,3 | 64,2 | 82 |
| DN600 (24") | 444 | 562 | 151,36 | 276 | 130,3 | 70,2 | 82 |
