Détails sur le produit:
Conditions de paiement et expédition:
|

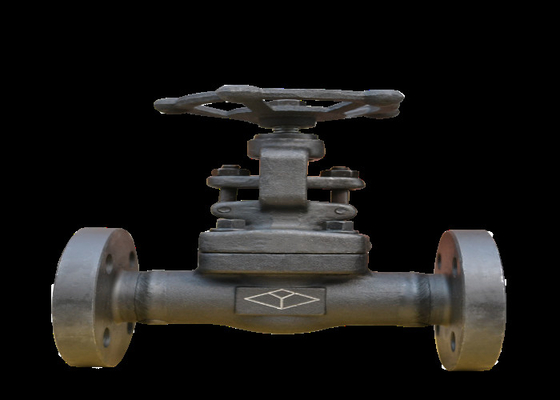

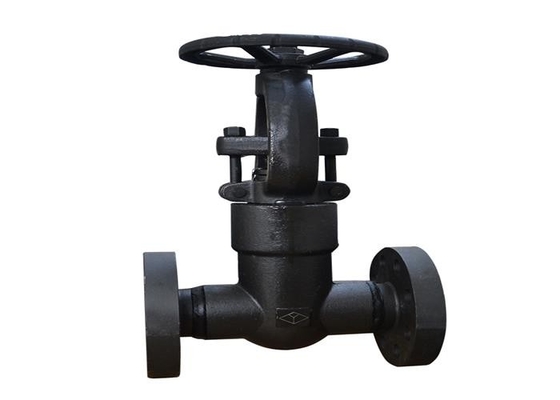

| Nom de produit: | Soupape à vanne à flasque | Matériel de corps: | A105 |
|---|---|---|---|
| Connexion: | Extrémités de bride | Taille: | DN15~DN50 |
| Norme de conception: | Norme ANSI | Couleur: | La demande du client ; Noir |
| pression: | Pression moyenne, haute pression | La température des médias: | La température moyenne, haute température |
| Surligner: | Soupape à vanne de la norme ANSI A105,Soupape à vanne de norme ANSI de bride,Soupape à vanne en hausse de la tige DN50 |
||
S'ouvrir et la pièce fermante de la soupape à vanne en acier forgée est la porte, et la direction de mouvement de la porte est perpendiculaire à la direction liquide. La soupape à vanne en acier forgée peut seulement être entièrement ouverte et fermée, non ajustée et étranglée. La porte de la soupape à vanne en acier forgée a deux surfaces d'étanchéité. Le mode le plus utilisé généralement est que les deux surfaces d'étanchéité de la forme de soupape à vanne une cale, et l'angle de cale varie avec les paramètres de valve. Les modes moteurs de la soupape à vanne en acier forgée incluent : tringlerie hydraulique manuelle, pneumatique, électrique et pneumatique. Des soupapes à vanne sont divisées en soupapes à vanne de fonte, soupapes à vanne malléables de fer, soupapes à vanne d'acier inoxydable, ont forgé les soupapes à vanne en acier, etc.
La roue de main, la poignée et le mécanisme de transmission ne sont pas permis d'être employés pour le levage, et la collision est strictement interdite.
La double soupape à vanne sera installée verticalement (c.-à-d. la tige de valve est dans la position verticale et la roue de main est sur le dessus).
La soupape à vanne avec le clapet de dérivation ouvrira le clapet de dérivation avant l'ouverture (pour équilibrer la différence de pression entre l'admission et le débouché et réduire la force s'ouvrante).
La soupape à vanne avec le mécanisme de transmission sera installée selon les dispositions du manuel d'exploitation de produit.
Si la valve est souvent ouverte et fermée, lubrifiez-la au moins une fois par mois.
| NPS1/2 ~NPS2, Class150 | ||||||||||
| DN | L | D | D1 | D2 | b | f | n-φd | H (FIN) | H (OUVERT) | W |
| 15 | 108 | 90 | 60,3 | 34,9 | 12 | 2 | 4-15.9 | 142 | 158 | 100 |
| 20 | 117 | 100 | 69,9 | 42,9 | 13,2 | 2 | 4-15.9 | 144 | 159,5 | 100 |
| 25 | 127 | 110 | 79,4 | 50,8 | 14,7 | 2 | 4-15.9 | 170 | 191 | 120 |
| 32 | 140 | 115 | 88,9 | 63,5 | 16,3 | 2 | 4-15.9 | 199 | 255,5 | 160 |
| 40 | 165 | 125 | 98,4 | 73 | 17,9 | 2 | 4-15.9 | 214 | 248 | 160 |
| 50 | 178 | 150 | 120,7 | 92,1 | 19,5 | 2 | 4-19.1 | 244,5 | 286,5 | 180 |
