Détails sur le produit:
Conditions de paiement et expédition:
|

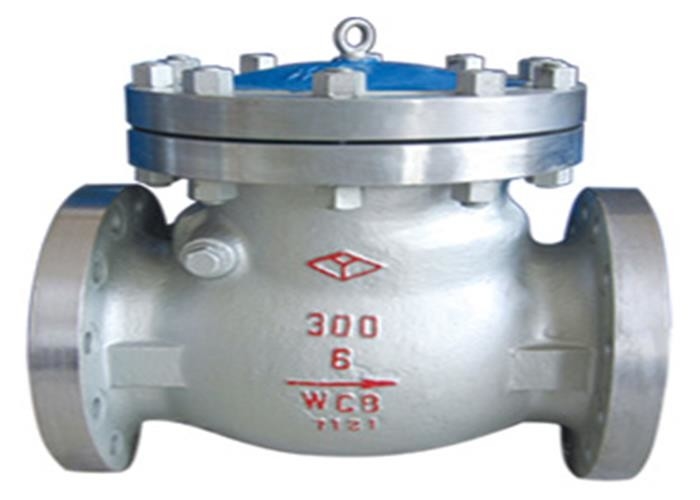

| Nom de produit: | Clapet anti-retour à flasque d'oscillation | Couleur: | La demande du client |
|---|---|---|---|
| Pression: | Pression moyenne, haute pression | Norme: | Norme ANSI |
| Disque: | A216 WCB | Type: | contrôle |
| La température des médias: | La température normale, la température moyenne | Taille gauche: | DN50-DN600 |
| Matériel de corps: | Acier au carbone | Milieu: | L'eau |
| Surligner: | La norme ANSI a bridé le clapet anti-retour d'oscillation,300lb a bridé le clapet anti-retour d'oscillation,Clapet anti-retour en acier moulé d'oscillation de norme ANSI |
||
Le clapet anti-retour en acier d'oscillation s'applique aux canalisations dans de diverses conditions de travail telles que le pétrole, l'engrais chimique, pharmaceutique, chimique et des industries de courant électrique avec de la pression de 1,6 | 25MPa/2.0-42.0mpa et température fonctionnante - de 29 | + ℃ 550. Les médias applicables sont l'eau, les produits pétroliers, la vapeur et les médias acides. C'est une valve qui commande le sens d'écoulement à sens unique du milieu dans la canalisation pour empêcher le refoulement du milieu dans la canalisation. Les clapets anti-retour sont les valves automatiques, et s'ouvrir et les pièces fermantes ouverts ou étroits par la force du milieu débordant. Le clapet anti-retour est seulement utilisé sur la canalisation avec l'écoulement moyen à sens unique pour empêcher le refoulement moyen et pour empêcher des accidents. Il est principalement employé dans le pétrole, l'engrais chimique, pharmaceutique, chimique, le courant électrique et d'autres canalisations.
| Conception et fabrication | BS1868 |
| Face à face | NORME ANSI B16.1 |
| Extrémité de bride | NORME ANSI B16.5 |
| Inspection | Api 598 |
| Estimation de Pression-Temp | NORME ANSI B16.34 |

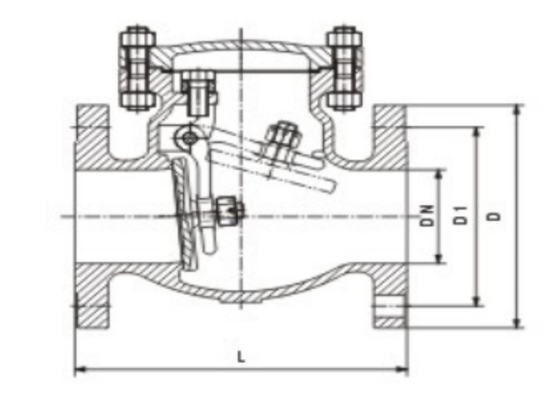

| DN | L | D | D1 | DN | L | D | D1 |
| 50 | 203 | 152 | 120,7 | 50 | 267 | 165 | 127 |
| 65 | 216 | 177,8 | 139,7 | 65 | 292 | 190,5 | 149,4 |
| 80 | 241 | 190,5 | 152,4 | 80 | 318 | 210 | 168,2 |
| 100 | 292 | 229 | 190,5 | 100 | 356 | 254 | 200,2 |
| 125 | 330 | 254 | 216 | 125 | 400 | 279 | 235 |
| 150 | 256 | 279 | 241,3 | 150 | 444 | 318 | 270 |
| 200 | 495 | 343 | 298,5 | 200 | 533 | 381 | 330 |
| 250 | 622 | 406 | 362 | 350 | 622 | 445 | 387,5 |
| 300 | 698 | 483 | 432 | 300 | 711 | 521 | 451 |
| 350 | 787 | 533 | 476,3 | 350 | 838 | 584 | 514,5 |
| 400 | 864 | 597 | 540 | 400 | 864 | 648 | 571,5 |
| 450 | 978 | 635 | 578 | 450 | 978 | 711 | 628,7 |
| 500 | 978 | 698,5 | 635 | 500 | 1016 | 775 | 685,8 |
| 600 | 1295 | 813 | 749,3 | 600 | 1346 | 914,4 | 812,8 |
| 700 | 1448 | 927 | 863,6 | 700 | 1499 | 1035 | 939,8 |
| 800 | 1524 | 984 | 914,4 | 800 | 1594 | 1092 | 997 |
