Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Clapet anti-retour à flasque d'oscillation | Médias: | tige d'huile de l'eau ou acide nitrique |
|---|---|---|---|
| Matériel: | acier inoxydable | Puissance: | Poussée de médias |
| Pression: | Pression moyenne, basse pression, haute pression | La température des médias: | ≤150℃ |
| Norme: | NORME ANSI SPI | Structure: | Contrôle |
| Couleur: | La demande du client | Connexion: | Extrémités de bride |
| Surligner: | L'acier inoxydable solides solubles balancent le clapet anti-retour,CF8 solides solubles balancent le clapet anti-retour,Clapet CF8 anti-retour automatique |
||

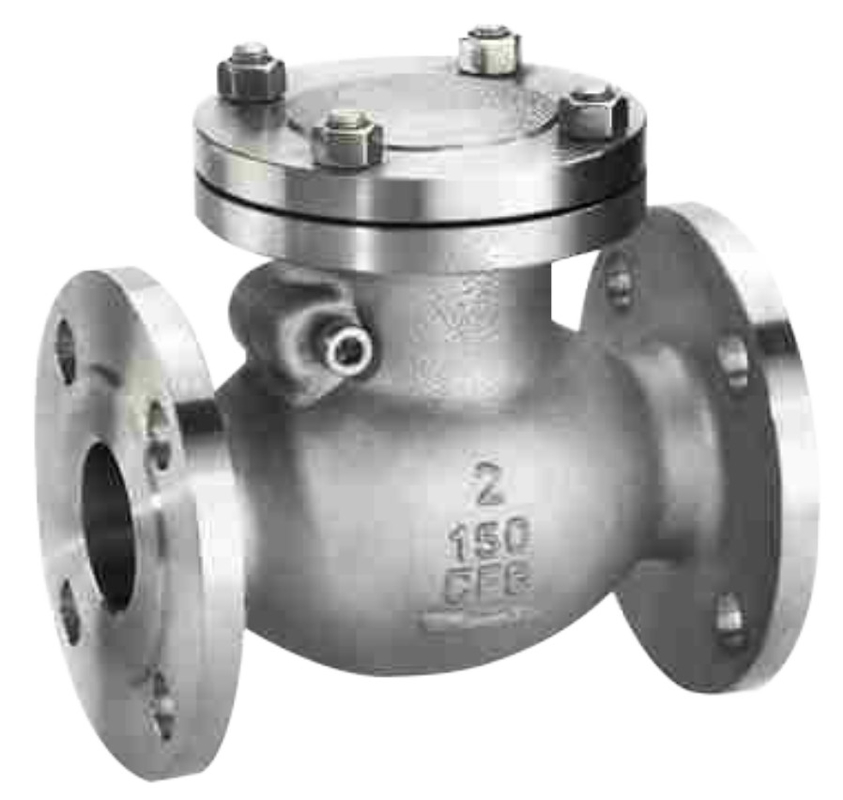

Le clapet anti-retour d'oscillation d'acier inoxydable peut également être utilisé sur la canalisation pour fournir le système auxiliaire dans lequel la pression peut monter au-dessus de la pression de système. Les clapets anti-retour peuvent être principalement divisés en clapets anti-retour d'oscillation (tournant selon le centre de la gravité) et soulever les clapets anti-retour (se déplaçant le long de l'axe).
Anti-retour le clapet que la fonction de ce type de valve est pour permettre au milieu d'entrer dans seulement une direction et d'empêcher l'écoulement dans la direction opposée. Habituellement, cette valve fonctionne automatiquement. Sous l'action de la pression du liquide entrant dans une direction, le disque de valve s'ouvre ; Quand les écoulements de fluide dans la direction opposée, la pression du liquide et le poids d'individu de l'acte de disque de valve sur le siège de valve, afin de découper l'écoulement

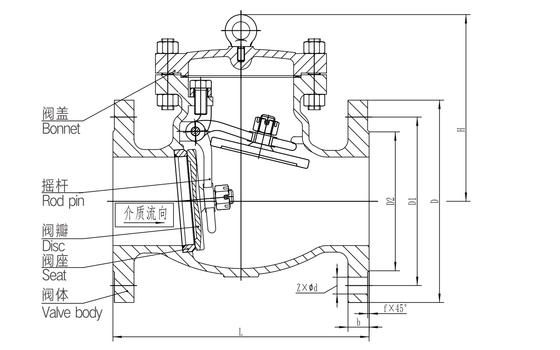

| crinière | matériel |
| corps, capot | CF8 |
| Seat | F304 |
| Disque | CF8 |
| Bras | Cf8 |
| dans | millimètre | L | D | DI | D2 | FB | Zxфd | H |
| 2 | 50 | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4xф19 | 133 |
| 21/2 | 65 | 216 | 177,8 | 139,7 | 104,8 | 22.5-1.6 | 4xф19 | 152,5 |
| 3 | 80 | 241 | 190 | 152,4 | 127 | 24-1.6 | 4xф19 | 161 |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8xф19 | 211 |
| 5 | 125 | 330 | 254 | 215,9 | 186 | 24-1.6 | 8xф22 | 232 |
| 6 | 150 | 356 | 279,4 | 241,3 | 215,9 | 25.5-1.6 | 8xф22 | 299,5 |
| 8 | 200 | 495 | 342,9 | 298,5 | 269,9 | 29-1.6 | 8xф22 | 336,5 |
