Détails sur le produit:
Conditions de paiement et expédition:
|

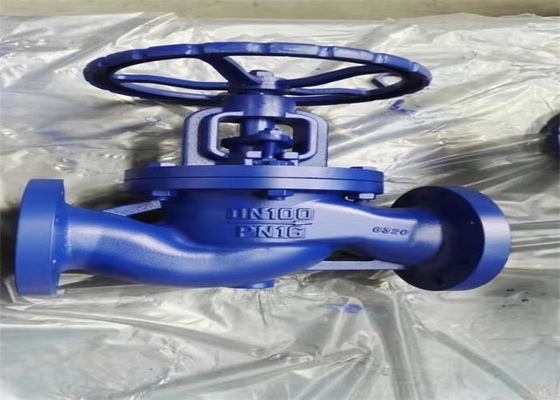

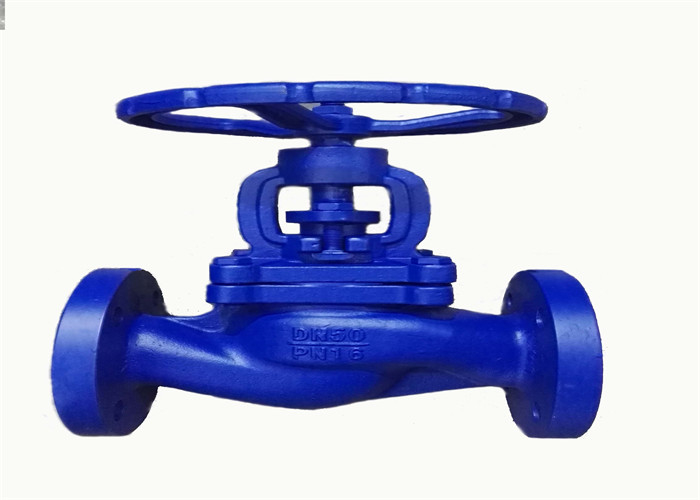

| Nom de produit: | Robinet d'arrêt sphérique à flasque | Taille gauche: | DN15-DN200 |
|---|---|---|---|
| Médias: | L'eau, huile | La température: | 0~200℃ |
| Puissance: | Manuel | Connexion: | Extrémités de bride |
| Couleur: | La demande du client | Norme: | DIN |
| Pression: | Pression moyenne | ||
| Surligner: | La fonte a bridé robinet d'arrêt sphérique,L'eau a bridé robinet d'arrêt sphérique,Robinet d'arrêt sphérique à flasque d'acier inoxydable DIN |
||
La soupape d'arrêt standard allemande a la structure raisonnable et le cachetage fiable. Il est particulièrement approprié à inflammable, à explosif, les fluides fortement toxiques et toxiques, le pétrole à hautes températures de transfert de chaleur, l'ammoniaque liquide, l'éthylène-glycol et d'autres médias. Les modes moteurs de la soupape d'arrêt standard allemande incluent le manuel, la commande de vitesse, électrique, pneumatique, etc.
La soupape d'arrêt standard allemande de bride s'applique à inflammable, à explosif, les fluides fortement toxiques et toxiques, le pétrole à hautes températures de transfert de chaleur, l'ammoniaque liquide, l'éthylène-glycol et d'autres médias liquides industriels avec la pression nominale de PN16 | pn160 et température fonctionnante - de 29 | ℃ 350. La soupape d'arrêt standard allemande est très utilisée dans l'industrie pétrochimique, le textile de fibre chimique, la fabrication du papier en plastique, l'acier de courant électrique, le caoutchouc d'impression et de teinture, le gaz naturel et d'autres systèmes de gaz, avec la représentation sûre et fiable.
| DN | L | D | D1 | D2 | FB | Zxd | W |
| 15 | 130 | 95 | 65 | 46 | 14-2 | 4x14 | 96 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4x14 | 96 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4x14 | 120 |
| 32 | 180 | 140 | 100 | 76 | 18-2 | 4x19 | 140 |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4x19 | 140 |
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4x19 | 200 |
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4x19 | 200 |
| 80 | 310 | 200 | 160 | 132 | 22-2 | 8x19 | 240 |
| 100 | 350 | 220 | 180 | 156 | 24-2 | 8x19 | 280 |
| 125 | 400 | 250 | 210 | 184 | 26-2 | 8x19 | 360 |
| 150 | 480 | 285 | 240 | 211 | 26-2 | 8x23 | 360 |
| 200 | 600 | 340 | 295 | 266 | 30-2 | 12x23 | 400 |
| Conception et fabrication | DIN 3356 |
| Face à face | DIN 3202-F1 |
| Extrémité de bride | DIN 2533 PN16 |
| Taille : | DN15-DN200 |
| Pression de Norminal (MPA) | 1,6 |
| La température de Suitbk | ≤200°C |
| Essai de phoque | 1.8mpa |
| Essai de Shell | 2.4mpa |
| Milieu approprié : | vapeur, l'eau, huile |
| Nom de partie | Matériel |
| Corps | GG25/GGG50 |
| Disque | SS/A105 |
| Écrou | Acier au carbone |
| Capot | GG25/GGG50 |
| Volant de commande | GGG-40 |
