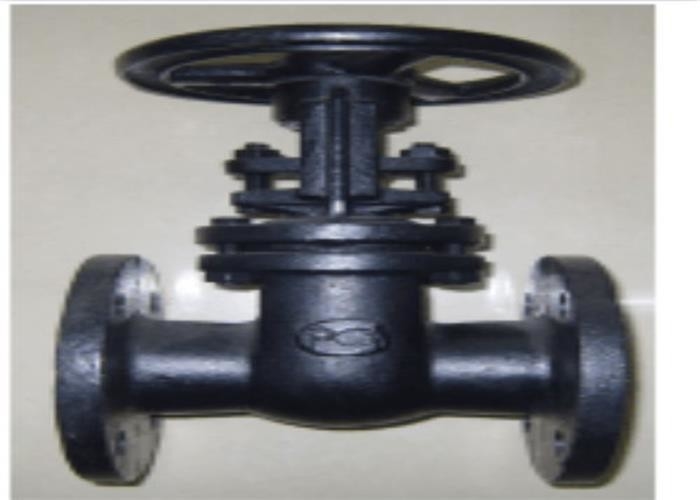

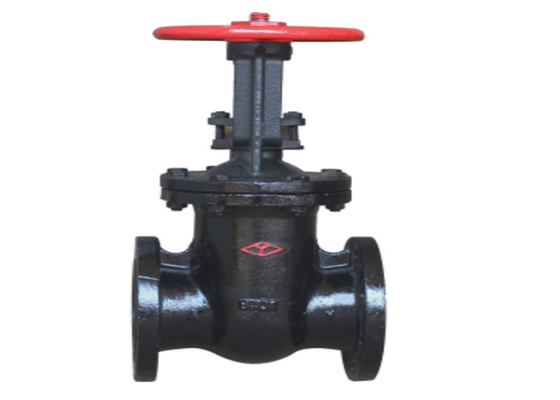

Le volant de commande PN10/16 de GOST de /HT200 de fonte de gris a bridé soupape à vanne

Introduction

S'ouvrir et la pièce fermante de la soupape à vanne d'acier de fonte est la porte, et la direction de mouvement de la porte est perpendiculaire à la direction liquide. La soupape à vanne peut seulement être entièrement ouverte et fermée, non ajustée et étranglée. La RAM a deux surfaces d'étanchéité. Le mode le plus utilisé généralement est que les deux surfaces d'étanchéité de la forme de valve de RAM une cale. L'angle de cale varie avec les paramètres de valve, habituellement 50. Quand la température moyenne n'est pas haute, c'est 2 le ° 52'. La porte de la soupape à vanne de cale peut être transformée en totalité, qui s'appelle la soupape à vanne rigide ; Elle peut également être transformée en RAM qui peut produire la légère déformation pour améliorer son manufacturability et pour compenser la déviation de l'angle de la surface d'étanchéité dans le processus de traitement. Ce genre de RAM s'appelle la RAM élastique.

Classification

Soupape à vanne d'acier de fonte : divisé en soupape à vanne d'acier au carbone, soupape à vanne d'acier inoxydable, soupape à vanne en acier faiblement alliée (l'acier à molybdène résistant à hautes températures de chrome appartient à cette catégorie), soupape à vanne en acier de basse température, etc.

Il y a également de diverses catégories en acier spécifiques sous les diverses soupapes à vanne d'acier de fonte, qui sont utilisées généralement comme suit :

1. Les catégories de moulage des soupapes à vanne d'acier au carbone incluent : WCA, WCB, WCC, LCB, etc. ; La température applicable - ℃ 46 | ℃ 425.

2. Catégories de moulage des soupapes à vanne d'acier inoxydable : acier inoxydable 301, acier inoxydable CF8 (correspondant à forger acier inoxydable 304), acier inoxydable de CF8M (correspondant à forger acier inoxydable 316), etc. ; La température applicable - ℃ 198 | ℃ 816.

3. De l'acier faiblement allié est divisé en acier allié à hautes températures et acier faiblement allié de haute résistance, parmi quel acier allié à hautes températures s'appelle souvent l'acier à molybdène de chrome.

Catégories de moulage des soupapes à vanne d'acier à molybdène de chrome : zg1cr5mo, zg15cr1mov, température applicable de ZG20CrMoV, de wc6, de wc9, de c12a, etc. : ℃ 550 | ℃ 750.

La température applicable de chaque marque spécifique de matériel est différente, qui sera choisie selon les conditions de travail réelles.

Installation et utilisation

1. Avant installation, vérifiez la cavité de valve, la surface d'étanchéité et d'autres pièces, et aucune saleté ou sable n'est permise d'adhérer ;

2. Des boulons à toutes les pièces se reliantes seront serrés également ;

3. Vérifiez que les pièces de emballage sont exigées pour être comprimées pour assurer l'étanchéité de l'emballage et l'ouverture flexible de la RAM ;

4. Avant d'installer la valve, l'utilisateur doit vérifier le modèle de valve, taille de connexion et prêter l'attention au sens d'écoulement moyen pour assurer la compatibilité avec les conditions de valve ;

5. En installant la valve, l'utilisateur doit réserver l'espace nécessaire pour l'entraînement de valve ;

6. Le câblage du dispositif d'entraînement doit être effectué selon le schéma de circuit ;

7. La soupape à vanne doit être maintenue régulièrement et ne sera pas heurtée et ne sera pas serrée à volonté, pour pour ne pas affecter le cachetage.

Dimensions
