Détails sur le produit:
Conditions de paiement et expédition:
|

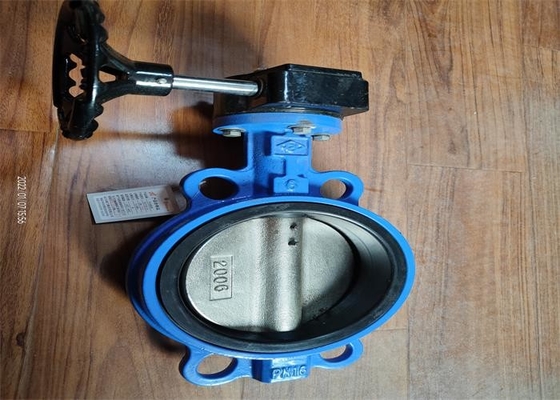

| Nom de produit: | Vanne papillon de gaufrette | Connexion: | gaufrette |
|---|---|---|---|
| Matériel de disque: | Fer de /Ductile de fonte | Taille gauche: | DN50 à DN600 |
| Matériel de corps: | Fer/fonte malléables GGG50 | La température des médias: | 10-80℃ |
| Puissance: | Manuel | Médias: | L'eau |
| Couleur: | BLEU, adapté aux besoins du client | Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) |
| Surligner: | Vanne papillon de gaufrette d'engrenage à vis sans fin,Pin Wafer Butterfly Valve,vanne papillon commandée par engrenage du ver 1.6mpa |
||
Cette valve est principalement utilisée pour découper le fluide qu'elle peut également être conçue pour avoir la fonction d'ajuster et de découper le fluide. l'usery peut choosepin ou sans type de goupille selon différentes conditions.
| Corps | Gery Iron Ductile Iron |
| Seat | NBR/EPDM |
| Disque | Fer malléable |
| Tige | Acier inoxydable en acier |
| DN | ф | H | B | Z-фd | L |
| DN50 (2") | 125 | 200 | 220 | 4-ф18 | 43 |
| DN65 (2,5") | 145 | 220 | 220 | 4-ф18 | 46 |
| DN80 (3") | 160 | 230 | 220 | 4-ф18 | 46 |
| DN100 (4") | 180 | 240 | 220 | 4-ф18 | 52 |
| DN125 (5") | 210 | 250 | 268 | 4-ф18 | 56 |
| DN150 (6") | 240 | 265 | 268 | 4-ф23 | 56 |
| DN200 (8") | 295 | 310 | 289 | 4-ф23 | 60 |
| DN250 (10") | 355 | 340 | 289 | 4-ф25 | 68 |
| DN300 (12") | 410 | 380 | 289 | 4-ф30 | 78 |
| DN35O (14") | 470 | 420 | 289 | 4-ф30 | 78 |
| DN400 (16") | 515 | 522 | 363 | 4-ф31 | 88 |
| DN450 (18") | 565 | 536 | 363 | 4-ф31 | 106 |
| DN500 (20") | 620 | 604 | 363 | 4-ф31 | 132 |
| DN600 (24") | 725 | 695 | 427 | 4-ф34 | 154 |
| DN700 | 840 | 811 | 482 | 4-M27 | 165 |
| DN800 | 952 | 893 | 482 | 4-M30 | 190 |
| DN900 | 1050 | 903 | 529 | 4-M30 | 211 |
| DN1000 | 1160 | 983 | 529 | 4-M33 | 224 |
