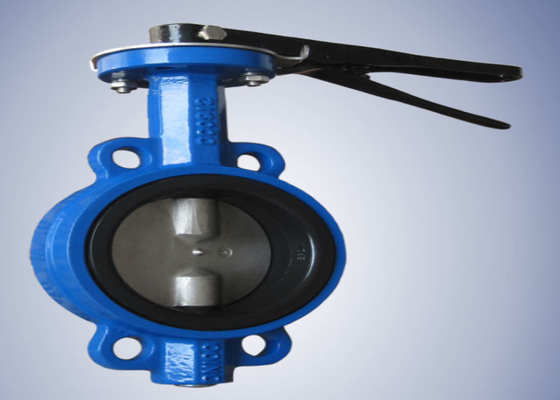

| Nom de produit: | Vanne papillon de gaufrette | Matériel de corps: | Fer de moulage/fer malléable |
|---|---|---|---|
| Puissance: | manipulez (fer) | Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) |
| Couleur: | BLEU, adapté aux besoins du client, gris | Taille: | DN50~350 |
| Connexion: | Gaufrette | Disque: | Fer malléable |
| La température des médias: | 10-80℃ | Médias: | L'eau |
| Surligner: | Vanne papillon malléable anticorrosive de fer,Vanne papillon malléable de fer de Pinless,Grey Butterfly Wafer Type Valve |
||
La vanne papillon pinless de gaufrette de demi axe a les avantages des caractéristiques structurelles simples, de la représentation de service et du grand choix d'application. Le produit peut être installé sur tout le gaz corrosif et non corrosif, liquide, les canalisations de poudre et les conteneurs semi liquides et solides en pétrole brut, l'industrie chimique, la nourriture, la biomédecine, l'industrie textile, l'industrie du papier, l'ingénierie d'hydroélectricité, les bateaux, l'approvisionnement et le drainage en eau urbain, les fondeurs, les ressources renouvelables et d'autres systèmes, et peut être employé comme équipement de règlement et de fermeture
1. Pendant l'installation, le disque de valve s'arrêtera à la position de fermeture.
2. La position d'ouverture sera confirmée selon l'angle de rotation du plat de papillon.
3. Pour la vanne papillon avec le clapet de dérivation, la vanne papillon pinless de gaufrette de demi axe doit être ouverte avant l'ouverture.
4. L'installation sera effectuée selon les instructions d'installation et d'opération du fabricant. La vanne papillon avec le poids lourd sera équipée de base solide
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
