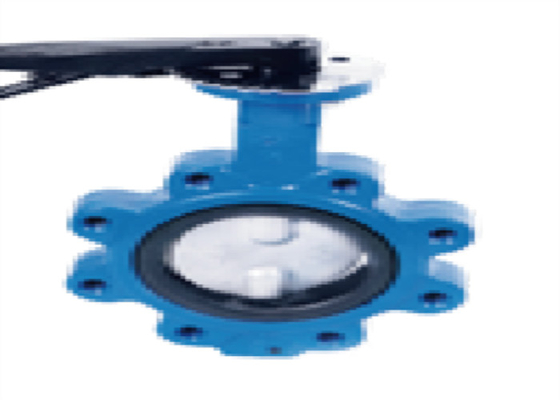

| Nom de produit: | Vanne papillon Wafer | matériel de tige: | acier inoxydable |
|---|---|---|---|
| Matériel de poignée: | Fer | Anneau: | NBR |
| Matériel de corps: | Fer malléable | Médias: | L'eau |
| La température des médias: | 10-80℃ | Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) |
| Couleur: | BLEU, adapté aux besoins du client | Taille: | DN50~350 |
| Surligner: | Dédoublez la vanne papillon de gaufrette d'axe,Vanne papillon de gaufrette de fonte,Vanne papillon de crochet de gaufrette de Pinless |
||
1. Pendant l'installation, le disque de valve s'arrêtera à la position de fermeture.
2. La position d'ouverture sera confirmée selon l'angle de rotation du plat de papillon.
3. Pour la vanne papillon avec le clapet de dérivation, la vanne papillon pinless de gaufrette de demi axe doit être ouverte avant l'ouverture.
4. L'installation sera effectuée selon les instructions d'installation et d'opération du fabricant. La vanne papillon avec le poids lourd sera équipée de base solide
| Corps | Fonte/fer malléable |
| Disque | Fer malléable/acier inoxydable |
| Tige | Acier inoxydable |
| Seat | NBR/EPDM /PTFRE |
Face à face : OIN 5752/API 609 /DIN3202
Extrémité de bride : Tableau des BS 10 D/table E/DIN 2501 PN10
| Pression nominale | 1.0/1.6 (MPA) |
| Essai de phoque (l'eau) | MPA de 1,1 /1.76 |
| Shell Test (l'eau) | MPA 1.5/2.4 |
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
