Détails sur le produit:
Conditions de paiement et expédition:
|

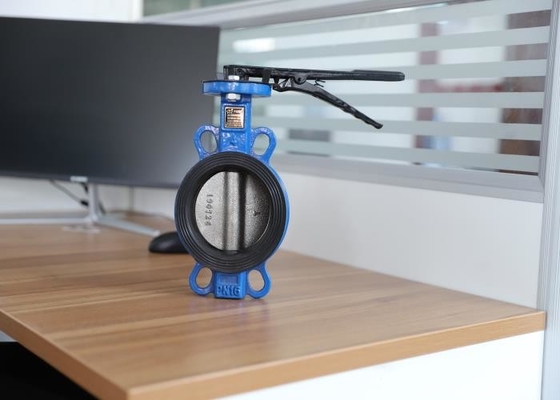

| Nom de produit: | Vanne papillon de gaufrette | Reliez: | Gaufrette |
|---|---|---|---|
| Disque: | Fonte | Couleur: | Bleu, la question de la clientèle |
| Milieu: | L'eau, l'eau claire | Taille: | DN40~DN200 |
| La température des médias: | La température normale, 10-80℃ | Puissance: | Poignée |
| Surligner: | type valve de la gaufrette dn200,type valve de gaufrette de fonte,vanne papillon de style de la gaufrette dn200 |
||
La valve peut être très utilisée dans le réseau municipal de tuyau, le système de tuyauterie, la construction et d'autres industries du système d'eau propre, non seulement peut rapidement relier ou découper le milieu, mais également peut rapidement ajuster l'écoulement moyen. Cette valve peut être utilisée dans la canalisation ou l'équipement des médias non-corrosifs, comme interception, connexion et règlement d'écoulement
| Type | DN | Ф | B | Z-Φd | L | |
| D71X-10/16 | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |

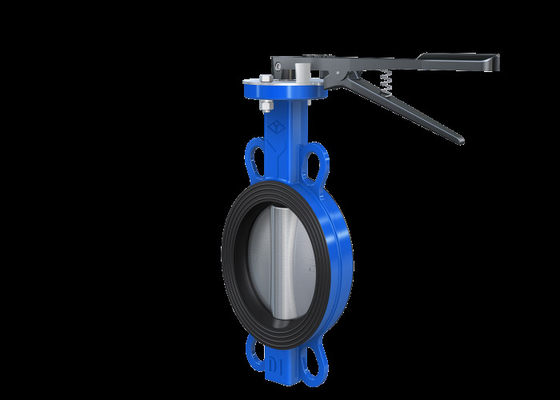

1. La valve est une connexion d'agrafe, la valve se compose de corps de valve, de plat de disque, d'axe de valve, de poignée et d'autres pièces.
2. La valve tourne la poignée 90°, l'axe de valve tourne également, l'axe de valve conduit le plat de papillon pour tourner pour s'ouvrir ou étroit, le cadran et la poignée pour ajuster l'écoulement
| Nom de partie | Matériel |
| Corps | Fer malléable |
| Seat | Iron+EPDM malléable |
| Disque | Fer malléable |
| Tige | Acier au carbone, acier inoxydable |
