| Nom de produit: | Vanne papillon de gaufrette | Connexion: | Gaufrette |
|---|---|---|---|
| Couleur: | BLEU, adapté aux besoins du client | Taille: | DN40 à DN600 |
| Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) | Poignée: | Fer |
| tige: | acier inoxydable | Puissance: | handel |
| Seat: | EPDM /NBR/PTFE | Matériel de corps: | Repassez/fer malléable |
| Surligner: | Vanne papillon de gaufrette de Pinless,Vanne papillon de gaufrette de fonte,Vanne papillon de Pinless de poignée |
||

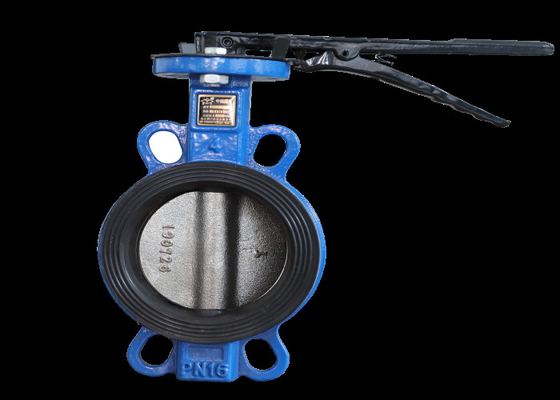

Le plat de papillon de la vanne papillon de gaufrette est installé dans la direction de diamètre de la canalisation. Dans le canal cylindrique du corps de vanne papillon, le plat de papillon en forme de disque tourne autour de l'axe avec un angle de rotation de 0 ° - 90°, qui peut jouer le rôle du règlement d'écoulement. Quand le plat de papillon tourne jusqu'à 90°, la valve atteint l'ouverture maximum. La vanne papillon de gaufrette a les avantages de la structure simple, du petit volume et du poids léger. Elle se compose seulement de quelques pièces. D'ailleurs, elle peut être ouverte et clôturée rapidement de 90° tournant, qui est simple pour utiliser. En même temps, la valve a de bonnes caractéristiques de commande fluide.
Laquelle de la vanne papillon ordinaire et de la soupape à vanne avec la mêmes pression nominale et diamètre nominal a une meilleure étanchéité et il n'est pas facile couler ?
L'étanchéité de la soupape à vanne est meilleure que celle de la vanne papillon, mais quelques fabricants ont bon scellant la représentation de la vanne papillon.
La soupape à vanne a de large volume et occupe le grand espace.
La vanne papillon a le petit volume et le petit espace.
La sélection spécifique devrait également considérer la température du milieu, du cachetage et de l'emballage de la valve.
Des vannes papillon avec le diamètre nominal plus grand que 50 sont spécifiées dans les spécifications.
La vanne papillon manuelle performante adopte un double excentrique et une structure de scellage elliptique de cône incliné spécial. Le modèle d'utilité résout l'inconvénient que la surface d'étanchéité de la vanne papillon excentrique traditionnelle est toujours dans le frottement de contact glissant au moment d'ouvrir et de fermer 0 ° | le ° 10, réalise l'effet que la surface d'étanchéité du plat de papillon est séparée au moment de l'ouverture, et l'effet de scellage est fermé au moment du contact fermant, afin de prolonger la durée de vie et réaliser la meilleure représentation de scellage.
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
