Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Vanne papillon de gaufrette | Matériel: | HT200/QT450 |
|---|---|---|---|
| Couleur: | Bleu | Taille: | 2" - 12" |
| Pression d'utilisation: | 1.0-1.6Mpa (10-25bar) | Milieu: | l'eau |
| Connexion: | gaufrette | Norme: | DIN, API, BS |
| Mode s'ouvrant: | Poignée | La température: | ≤80℃ |
| Surligner: | Vanne papillon de gaufrette de 2 pouces,Vanne papillon de gaufrette DIN,Api vanne papillon de 2 pouces |
||

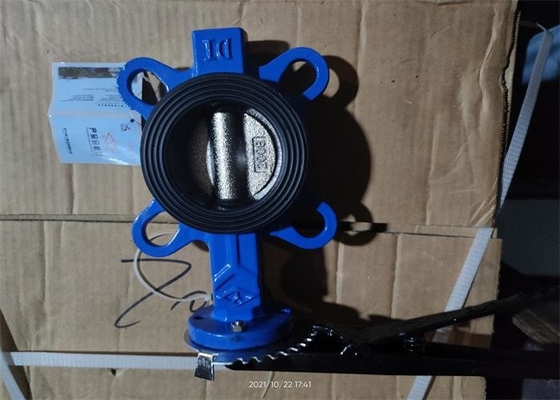

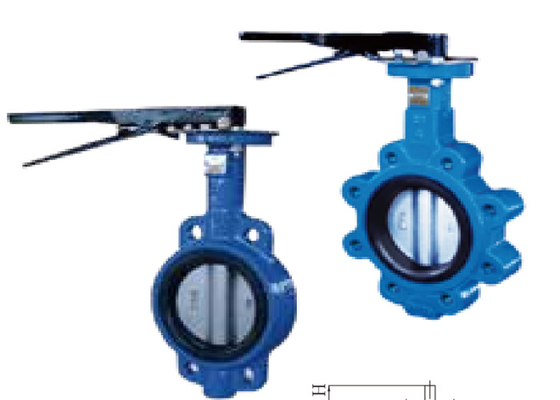

Vanne papillon matérielle de gaufrette de la fonte standard PN1.0/PN1.6Mpa Pinless d'api DIN
Le plat de papillon de la vanne papillon de poignée est installé dans la direction de diamètre de la canalisation. Dans le canal cylindrique du corps de vanne papillon, le plat de papillon en forme de disque tourne autour de l'axe avec un angle de rotation de 0 ° - 90°. Quand il tourne jusqu'à 90°, la valve est entièrement ouverte. Cette valve est généralement installée horizontalement
| Taille | DN | B | L | фD1 | фD3 | H | |
| 1,5" | 40 | 69 | 136 | 32 | 65 | 35,25 | 32 |
| 2" | 50 | 80 | 161 | 42,0 | 65,0 | 35,25 | 32 |
| 2-1/2 « | 65 | 89 | 175 | 44,7 | 65,0 | 35,25 | 32,0 |
| 3" | 80 | 95 | 181 | 45,2 | 65,0 | 35,25 | 32,0 |
| 4" | 100 | 114 | 200 | 52,1 | 90,0 | 55,25 | 32,0 |
| 5" | 125 | 127 | 213 | 54 | 90,0 | 55,25 | 32,0 |
| 6" | 150 | 139 | 226 | 55,8 | 90,0 | 55,25 | 32,0 |
| 8" | 200 | 175 | 260 | 60,6 | 125,0 | 70,25 | 40,0 |
| 10" | 250 | 203 | 292 | 65,6 | 125,0 | 70,25 | 40,0 |
| 12" | 300 | 242 | 337 | 77 | 125,0 | 70,25 | 40 |
| Pression de Norminal | 1.0/1.6 MPA |
| La température de Suitbk | ≤ 80°C |
| Essai de phoque | 1.7/1.8MPa |
| Essai de Shell | 1.5/2.4mpa |
| Milieu approprié : | l'eau |
Il est employé pour le gazoduc dans l'industrie acide sulfurique : admission et débouché de ventilateur devant le four, l'admission et le débouché de la fan de relais, les séries électriques de désembuage et la valve se reliante, l'admission et le débouché du ventilateur S02 principal, le règlement de convertisseur, l'admission et le débouché du préchauffeur, etc.
Il est employé dans le soufre brûlant, conversion et la section sèche d'absorption du soufre a basé le système acide sulfurique. C'est la marque préférée des valves pour le soufre a basé l'usine acide sulfurique. Il est considéré à la majorité d'utilisateurs comme vannes papillon avec la bonne représentation de cachetage, l'opération légère, la corrosion secondaire, l'utilisation de résistance, commode, flexible à hautes températures d'opération, sûre et fiable, qui ont été largement popularisées et répandues.
Il est également très utilisé dans les canalisations du SO2, de la vapeur, de l'air, du gaz, de l'ammoniaque, du gaz de CO2, des produits pétroliers, de l'eau, de la saumure, de la boisson alcoolisée d'alcali, de l'eau de mer, de l'acide nitrique, de l'acide chlorhydrique, de l'acide sulfurique, de l'acide phosphorique et d'autres médias dans chimique, pétrochimique, la fonte, pharmaceutique, nourriture et d'autres industries en tant que dispositifs de réglementation et de interception.
