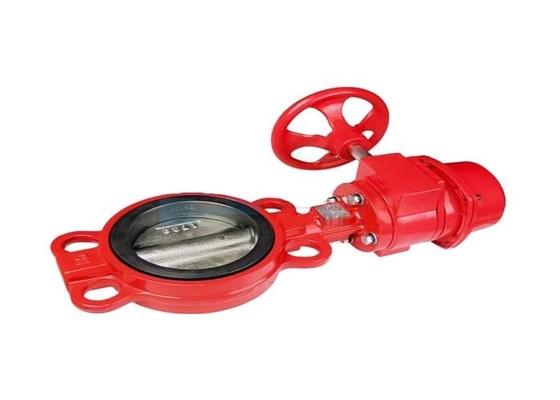

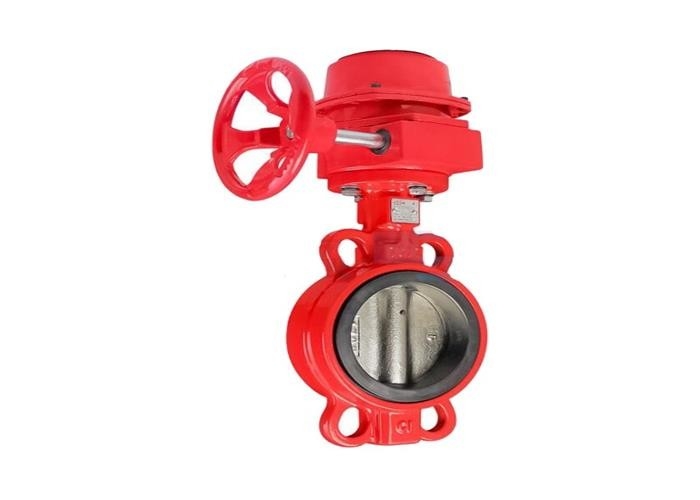

| Nom de produit: | Valves de lutte anti-incendie | Nom de valve: | Vanne papillon |
|---|---|---|---|
| Reliez le type: | TRANCHE | Pression d'utilisation: | MPA 1,6 |
| Matériel de corps: | Fonte ductile | Tempreature fonctionnant: | ≤80℃ |
| Milieu approprié: | L'eau | Couleur du corps: | Couleur rouge |
| Surligner: | valves de lutte anti-incendie de puissance de ver de vitesse,vanne papillon de gaufrette de signal,valves de lutte anti-incendie de gaufrette de signal |
||
La valve peut être très utilisée dans le système d'eau propre du réseau municipal de tuyau, le système de chauffage de l'eau, la construction et d'autres industries. Elle peut non seulement rapidement relier ou découper le milieu, mais également rapidement ajuster l'écoulement moyen. La valve peut être utilisée sur la canalisation ou l'équipement du milieu non corrosif pour arrêter, relier et régler l'écoulement.
Quand la poignée de la valve est tournée de 90°, l'axe de valve tourne également. L'axe de valve conduit le plat de papillon pour tourner pour s'ouvrir ou étroit. Le cadran et le rassemblement de poignée pour ajuster l'écoulement
| Type | DN | Ф | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Nom de partie | Matériel de partie |
| Corps | Fer malléable |
| Seat | Iron+EPDM malléable |
| Disque | Fer malléable |
| Tige | Acier au carbone, solides solubles |
1. Les dimensions structurelles seront conformes à GB/T12221, avec la petite opération de volume, légère et facile.
2. La structure adopte une demi structure d'axe, qui peut être rapidement ouverte en fonctionnant à 90° ; Le plat de disque a le secteur de haute résistance et grand d'écoulement, la petite résistance actuelle et l'économie d'énergie.
3. Le milieu peut traverser les deux côtés de la vanne papillon de bride dans n'importe quelle direction pour réaliser le but de la connexion ou pour le découper.
1. La valve est installée sur la canalisation pour s'ouvrir et se fermer, et peut également être employée pour le règlement et l'étranglement.
2. La valve peut être installée dans n'importe quelle direction.
3. nettoyez la cavité de tuyau et de valve avant installation.
4. La valve sera exempte de la force externe importante après installation.
5. La valve est installée sur la canalisation qui a été fermée pendant longtemps, et elle devrait être ouverte et fermée régulièrement.
6. Quand la température minimum locale est inférieure au ℃ 4, la protection d'isolation thermique sera effectuée ; Comme valve d'extrémité, le tuyau ou la veste de découverte sera utilisé pour que chauffer empêche la température de mur de tuyau d'être inférieure à 0 ℃.
7. Il est strictement interdit pour l'installer et employer sur la canalisation qui est sujette à la vibration ou à la variation rapide température moyen.
8. Les conditions de fonctionnement seront compatibles aux conditions dans la spécification de performances
