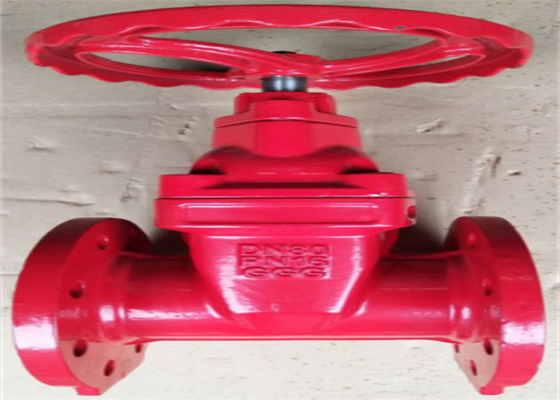

| Nom de produit: | Valves de lutte anti-incendie | couleur: | rouge |
|---|---|---|---|
| reliez: | extrémité de bride | matériel de corps: | Fer malléable |
| taille: | DN50 à DN200 | pression: | MPA 1,6 |
| puissance: | volant de commande | tige: | Inox moins |
| Surligner: | Anti soupape à vanne de lutte contre l'incendie de corrosion,Soupape à vanne molle de lutte contre l'incendie de joint,Lutte contre l'incendie de soupape à vanne de bride |
||
La soupape à vanne molle de joint, la valve industrielle, s'ouvrir et la pièce fermante de la soupape à vanne molle de joint est la porte. La direction de mouvement de la porte est perpendiculaire à la direction liquide. La soupape à vanne peut seulement être entièrement ouverte et entièrement fermée, non ajustée et étranglée. La RAM a deux surfaces d'étanchéité. Les deux surfaces d'étanchéité de la forme de valve de RAM de mode la plus utilisée généralement une cale, et l'angle de cale varie avec les paramètres de valve. Le diamètre nominal est DN50 | DN1200, et la température de service : ℃ du ≤ 200.
La porte de la soupape à vanne de cale peut être transformée en totalité, qui s'appelle la soupape à vanne en acier ; Elle peut également être transformée en RAM qui peut produire la légère déformation pour améliorer son manufacturability et pour compenser la déviation de l'angle de la surface d'étanchéité dans le processus de traitement. Ce genre de RAM s'appelle la RAM élastique.
Des soupapes à vanne molles de joint sont divisées en soupapes à vanne molles en hausse de joint de tige et soupapes à vanne molles non en hausse de joint de tige. Généralement, il y a les fils trapézoïdaux sur la tige de levage. Par l'écrou au milieu de la RAM et la cannelure de guide sur le corps de valve, le mouvement rotatoire est changé en mouvement linéaire, c.-à-d., le couple de fonctionnement est changé en poussée de fonctionnement. Quand la valve est ouverte, quand la taille de levage de la RAM est égale aux temps de 1:1 le diamètre de valve, le canal liquide est complètement dégagé, mais cette position ne peut pas être surveillée lors du fonctionnement. Dans l'utilisation réelle, le sommet de la tige de valve est employé comme marque, c.-à-d., la position qui ne peut pas être ouverte est employée en tant que sa position d'ouverture entièrement. Afin de considérer le phénomène de verrouillage provoqué par le changement de température, elle est habituellement ouverte dans la position maximale et alors a tourné de retour le tour 1/2-1 comme position de valve entièrement ouverte. Par conséquent, la position grand ouverte de la valve sera déterminée selon la position de RAM (c.-à-d. course). Ce genre de valve sera généralement installé horizontalement dans la canalisation
| Taille | L | D | D1 | D2 | B | F | Zxфd |
| 50 | 178 ±1.5 | 165 | 125 | 99 | 19 | 3 | 4xф19 |
| 65 | 190 ±2 | 185 | 145 | 118 | 19 | 3 | 4xф19 |
| 80 | 203 ±2 | 200 | 160 | 132 | 19 | 3 | 8xф19 |
| 100 | 229 ±2 | 220 | 180 | 156 | 21 | 3 | 8xф19 |
| 125 | 254±2 | 250 | 210 | 184 | 22 | 3 | 8xф19 |
| 150 | 267 ±2 | 285 | 240 | 211 | 22 | 3 | 8xф23 |
| 200 | 292 ±2 | 340 | 295 | 266 | 23 | 3 | 12xф23 |
| 250 | 330 ±3 | 405 | 350/355 | 319 | 26 | 3 | 12Xф28 |
| 300 | 356±3 | 460 | 400/410 | 370 | 28,5 | 4 | 12Xф28 |
