Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Valves de lutte anti-incendie | Matériel de corps: | Fer malléable |
|---|---|---|---|
| Pression: | MPA 1,6 | Couleur: | Rouge |
| milieu: | l'eau | La température: | -10 à 80 ℃ |
| reliez: | logement pour carte | puissance: | poignée |
| Surligner: | Valves en hausse de lutte anti-incendie,Valves de lutte anti-incendie de poignée,Soupape à vanne molle de joint de fer malléable |
||
Introduction

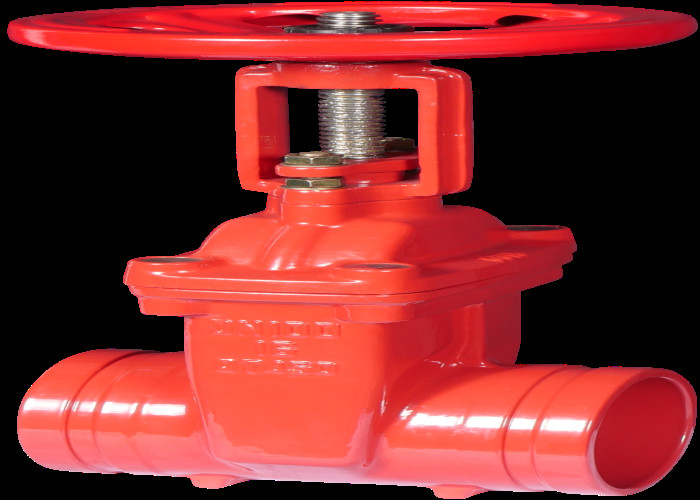

La tige Z81x-16 en hausse a cannelé le joint mou que la soupape à vanne est très utilisée dans l'approvisionnement en eau et le drainage de la canalisation liquide de transmission, et dans l'ingénierie de canalisation telle que la lutte contre l'incendie, la climatisation, le gaz, le pétrole, l'industrie chimique, le traitement de l'eau, l'administration municipale et la construction navale.
La soupape à vanne élastique en hausse de cachetage de siège de tige de cannelure emploie l'effet de compensation de la légère déformation élastique produite par la porte élastique pour réaliser bon scellant l'effet, et a les avantages remarquables de la lumière commutant, scellant, bon mémoire élastique et long durée de vie.
La porte de la soupape à vanne posée élastique de montée cannelée de tige se déplace une ligne droite avec la tige de valve, qui s'appelle également la soupape à vanne en hausse de tige. Généralement, il y a les fils trapézoïdaux sur la tige de levage. La rotation est changée en mouvement linéaire par l'écrou de la valve et la cannelure de guide sur le corps de valve, c.-à-d., le couple de fonctionnement est changée en poussée de fonctionnement.
La tige et le capot de la soupape à vanne posée élastique en hausse cannelée de tige adoptent trois et ldquo ; O » la conception de scellage de la bague d'étoupage de joint circulaire peut réduire la résistance de frottement en commutant, pour réduire considérablement le phénomène de la fuite de l'eau et de l'écoulement moyen direct dans la canalisation. La bague d'étoupage est remplacée. En outre, parce que l'intérieur du corps de valve est enduit de la résine époxyde, les surfaces intérieures et externes du plat de valve sont couvertes de caoutchouc sans fer fondu ou corrosion, qui peuvent être employés pour le boire cru
| DN (millimètre) | L | D | B | H | D0 | |
| 50 | 145 | 60 | 15 | 9,5 | 241 | 180 |
| 65 | 160 | 76 | 15 | 9,5 | 264 | 200 |
| 80 | 170 | 89 | 15 | 9,5 | 305 | 200 |
| 100 | 180 | 114 | 16 | 9,5 | 364 | 240 |
| 125 | 200 | 140 | 16 | 9,5 | 443 | 260 |
| 150 | 240 | 165 | 16 | 9,5 | 511 | 280 |
| 200 | 275 | 219 | 16 | 13 | 664 | 320 |
| Capot de corps | Fer malléable |
| tige | Acier inoxydable |
| Disque | Iron+NBR malléable |
| écrou | Fer malléable /brass |
| roue | Grey Iron/fer malléable |
