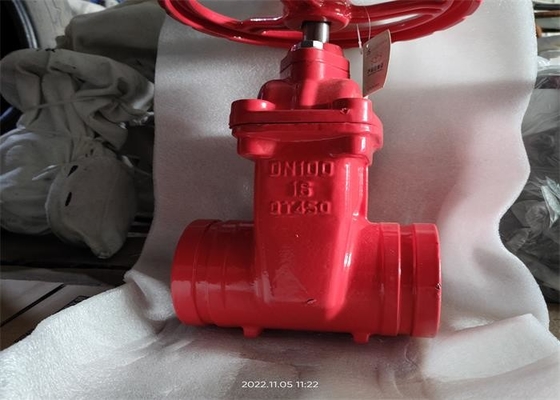

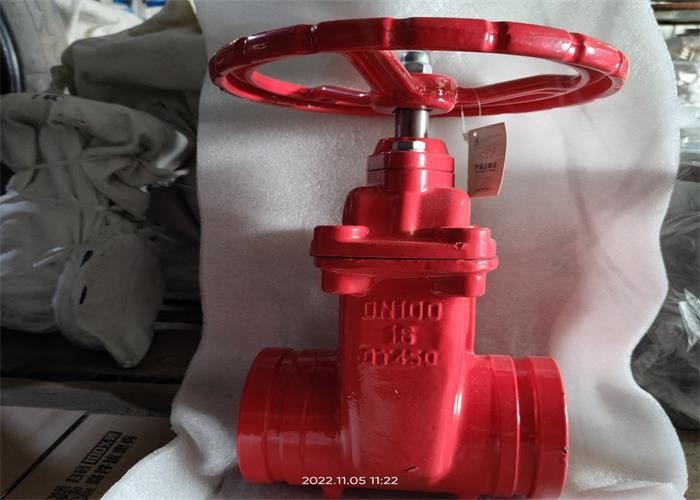

| Nom de produit: | Valves de lutte anti-incendie | Nom de valve: | Soupape à vanne |
|---|---|---|---|
| Corps de couleur: | Couleur rouge | Matériau du siège: | Fer malléable d'EPDM+ |
| Matériel de corps: | Fonte ductile | La température: | ≤80℃ |
| Puissance: | Roue de poignée | Pression: | MPA 1,6 |
| Surligner: | rouge de valves de lutte anti-incendie,soupape à vanne malléable de fer de dn100mm,valves de lutte anti-incendie de dn100mm |
||
La valve peut être utilisée dans la température moyenne n'est pas plus haute que la canalisation 80℃ et l'équipement pour régler et arrêter l'écoulement
La valve dépend de la rotation du volant de commande pour tourner la tige, conduit la porte en haut ou en bas, afin de réaliser le but de s'ouvrir et de se fermer. L'effet du cachetage peut être réalisé en compensant la déformation micro produite par la RAM sous l'effort.
| Nom de partie | Matériel de partie |
| Corps, capot | Fer malléable |
| Disque | fer malléable +EPDM |
| Tige | Solides solubles |
| Tige d'écrou | Malléable en laiton |
| Taille | L face à face | B | D | D1 | H | |
| 50 | 145 |
9,5
|
14,5 | 55,6 | 60 | 203 |
| 65 | 160 | 71,6 | 76 | 222 | ||
| 80 | 170 | 84,6 | 89 | 257 | ||
| 100 | 180 | 16 | 109 | 114 | 293,5 | |
| 125 | 254 | 135,6 | 140 | 355 | ||
| 150 | 240 | 160,6 | 165 | 409 | ||
| 200 | 275 | 13 | 19 | 214 | 219 | 504 |
1. Forme simple, technologie manufacturière légère et bonne, étendue des applications large, facile à installer.
2. la structure raisonnable et compacte, le petit volume, parties de masse étroites (porte) utilisant la structure de cale, dans le travail peut automatiquement compenser la charge ou la température anormale provoquée par la déformation du joint de corps de valve, sûr et fiable.
3. Le milieu peut entrer des deux côtés de la soupape à vanne dans n'importe quelle direction pour réaliser le but de se relier ou de découper.
4. l'ouverture et la fermeture est plus allégeant le travail. En s'ouvrant et en se fermant, la direction du mouvement du plat de porte est perpendiculaire à la direction du flux du milieu.
5. Peut être employé pour la décharge d'eaux d'égout, résistance à la corrosion de soupape à vanne, empêche les caractéristiques de rouille de plat de porte.
1. La valve est maintenue dans un entrepôt sec. Elle est strictement interdite pour la stocker en plein air.
2. l'entreposage à long terme, devrait être maintenu régulièrement.
3. Ce produit peut être installé dans n'importe quelle position et n'importe quelle canalisation, l'état d'utilisation devrait être compatible aux conditions dans la spécification de performances.
4. la cavité de tuyau et de valve devrait être nettoyée avant installation.
5. Après installation, le produit ne devrait pas être soumis aux forces externes importantes.
6. Quand la température minimum locale est inférieure à 4℃, la protection d'isolation devrait être faite ; Comme la valve d'extrémité devrait être utilisée avec le chauffage de tuyau ou de veste, pour empêcher la température de mur de tube au-dessous de 0℃.
7. Il est strictement interdit pour installer et employer dans les canalisations qui soutiennent la vibration ou les changements rapides de la température moyenne.
8. La valve élastique de cachetage de siège ne devrait pas être installée sur la canalisation dont la pression d'utilisation est plus grande que la pression nominale.
9. des valves élastiques d'interseat ne devraient pas être utilisées sur les lignes contractées à moins qu'autrement recommandé ou démontré par le fabricant.
10. Pour empêcher des dommages lors du fonctionnement, on lui recommande que le couple de fonctionnement de DN40 | 100be pas plus de 270N.m et DN125 | 300. La valeur doit être moins de 400 N.m, DN350to 600 doit être moins de 500N.m, et ≥DN700 doit être moins de 700N.m.
