| DN: | 700/800/900/1000mm | Corps de soupape: | Fonte grise ou fonte nodulaire |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Puissance: | Manuel |
| Structure: | papillon | Port de connexion: | Bride |
| Adapté aux besoins du client: | Oui | Application: | L'eau |
| Température applicable: | ≤80℃ | Norme de fabrication: | GB12238 |
| Couleur: | Bleu | MOQ: | 10 morceaux |
| Surligner: | valve de bride de papillon de fonte,valve de bride de papillon de nbr,vanne papillon à flasque manuelle |
||

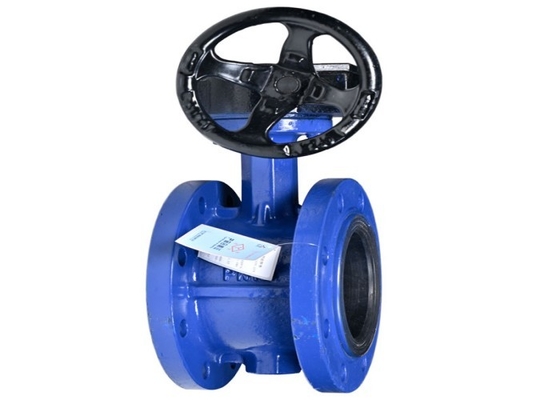

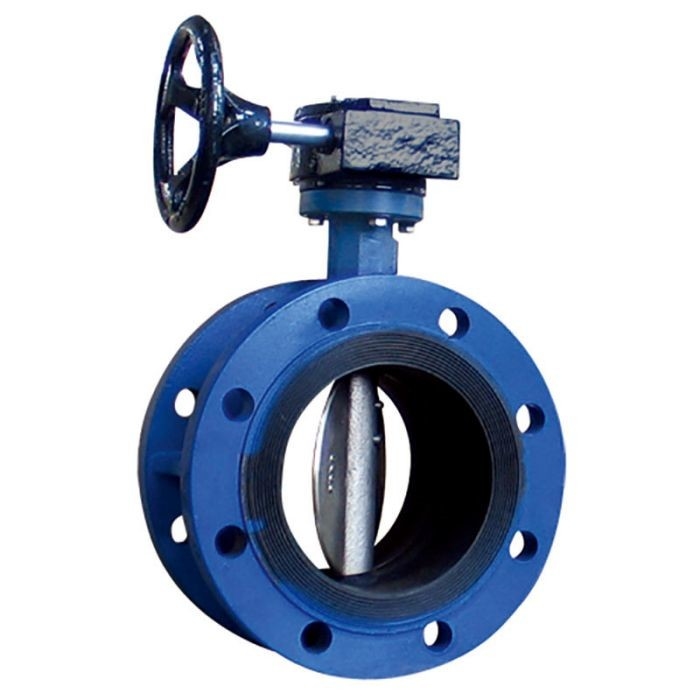

La vanne papillon à flasque a les avantages de la petite longueur structurelle et de la hauteur hors-tout, l'ouverture rapide et la vitesse de rapprochement, basse résistance liquide une fois entièrement ouverte, et contrôle de flux sensible une fois ouverte à environ 15~17 degrés. Le principe structurel de la vanne papillon de bride est le plus approprié à faire les valves à large diamètre.
Dans les conditions suivantes de travail, des vannes papillon sont recommandées :
1 étranglement, la réglementation et le contrôle du débit sont exigés ;
2 médias de boue et médias contenant les particules solides ;
3 où la longueur de structure de valve est exigée pour être courte ;
4 occasions exigeant rapidement s'ouvrir et vitesse de rapprochement ;
5 où la différence de pression est petite.
| Modèle | DN | Taille | ||||
| millimètre | D | D1 (PN10) | Z-φd | L | FB | |
| D341X-10 | 700 | 895 | 840 | 24-φ31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-φ34 | 318 | 44-5 | |
| 900 | 1115 | 1050 | 28-φ34 | 330 | 46-5 | |
| 1000 | 1230 | 1160 | 28-φ37 | 410 | 50-5 | |
Spécification de performances de vanne papillon à flasque
|
Modèle |
PN (MPA) |
Pression d'essai (MPA) |
La température applicable |
Médias applicables |
|
|
Force (l'eau) |
Cachetage (l'eau) |
||||
|
D341X-10 |
1,0 |
1,5 |
1,1 |
≤80℃ |
L'eau |
|
D341X-16Q |
1,6 |
2,4 |
1,76 |
≤80℃ |
L'eau |
1. Si non utilisable, il devrait être placé dans une salle sèche et aérée, et les deux extrémités devraient être couvertes de caches anti-poussière pour s'assurer que la cavité intérieure de la valve est propre.
2. Une fois stocké dehors pour la bonne garde, il devrait être soutenu, pas en contact avec la terre, et être couvert de feuille de plastique pour la protection.
3. Quand la valve stockée pendant longtemps est réutilisée, le contrôle si l'emballage échoue, et ajoutent l'huile de graissage à chaque cloison tournante.
4. Pendant l'utilisation, la valve devrait être vérifiée régulièrement pour assurer son utilisation normale, y compris serrer l'écrou de glande d'emballage de valve régulièrement pour compenser l'usage de tige de valve.
5. La valve doit être utilisée et maintenue au cours de la période de service spécifique, y compris le remplacement de la garniture, de l'emballage, de la bague d'étoupage, de la boule (au besoin) et d'autres paires de scellage.
6. en gardant l'environnement de travail de la valve nettoyez peut prolonger la durée de vie de la valve.
