WCB télescopique a bridé acier moulé de MPA de la pression 0.6/1.0/1.6 de vanne papillon

Telescopic WCB Flanged Butterfly Valve Pressure 0.6/1.0/1.6 Mpa Cast Steel
Telescopic WCB Flanged Butterfly Valve Pressure 0.6/1.0/1.6 Mpa Cast Steel Telescopic WCB Flanged Butterfly Valve Pressure 0.6/1.0/1.6 Mpa Cast Steel

Image Grand :  WCB télescopique a bridé acier moulé de MPA de la pression 0.6/1.0/1.6 de vanne papillon

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Yuancheng
Numéro de modèle: SD343H
Conditions de paiement et expédition:
Quantité de commande min: 10 PCs
Prix: Negotiable
Détails d'emballage: boîte en bois 1200*1100*1100
Délai de livraison: 5-8 jours de travail
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000 PCs par an
Contact
Description de produit détaillée
Nom de produit: Vanne papillon à flasque Pression: 0.6/1.0/1.6 MPA
matériel de corps: WCB ; acier moulé reliez: extrémité de bride
Taille: DN50 à DN1000 couleur: demande de client
Type: Excentrique triple anneau: En caoutchouc
la température: ℃ -29 à 120 Milieu: huile de vapeur d'eau
Surligner:

Vanne papillon à flasque télescopique

,

Vanne papillon à flasque en acier moulée

,

WCB a moulé la vanne papillon en acier

Vanne papillon à flasque télescopique de MPA de la pression 0.6/1.0/1.6 d'acier de fonte

Utilisation

Il est appliqué pour s'ouvrir et fermer ou ajustant l'écoulement de l'eau, de la tige et de l'oléoduc. Il peut également réduire l'expansion et la contraction du pipline qui a causé par variation de la température, et la fait est commode pour la valve repacing et repariring.

Pièces et matériaux principaux

Corps WCB
Douille télescopique 25#
Joint circulaire en caoutchouc
Anneau 430+XB450/PTFE/NBR
Disque Q235 /WCB
tige 2Cr13
Garniture Graphite flexible
Parenthèse WCB

Caractéristique

pression angle essai de coquille Essai de phoque la température milieu
SD343H-6C 0,6 90° 0,9 0,66 -29 à 170℃ huile de vapeur d'eau
SD343F-10C 1,0 90° 1,5 1,1 -29 à 150℃ huile de vapeur d'eau
SD343X-16C 1,6 90° 2,4 1,76 -10 à 800℃ l'eau

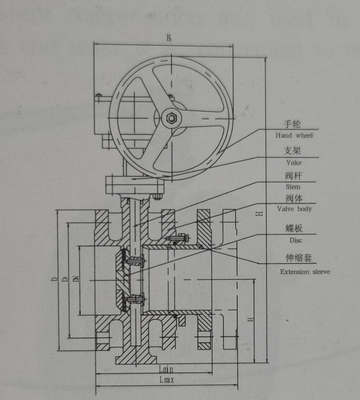

Dimension

DN Dimension 0.6MPa 1,0 MPA 1.6MPa
millimètre Lmin Lmax Longueur de conception H (0.6/1.0mpa) H (1.6mpa) H1 B D D1 FB Z-фd D D1 FB Z-фd D D1 FB Z-4>d
50 138 168 153 82,5 - 350 180 200 140 110 20-2 4-ф14 165 125 20-2 4-ф18 165 125 20-2 4-ф18
65 153 183 168 92,5 - 370 180 200 160 130 20-2 4-ф14 185 145 20-2 4-ф18 185 145 20-2 4-ф18
80 163 193 178 100 - 380 180 200 190 150 20-2 4-ф18 200 160 20-2 8-ф18 200 160 20-2 8-ф18
100 185 225 205 110 - 420 180 200 210 170 22-2 4-ф18 220 180 22-2 8-ф18 220 180 22-2 8-ф18
125 195 235 215 125 - 460 180 200 240 200 22-2 8-ф18 250 210 22-2 8-ф18 250 210 22-2 8-ф18
150 195 235 215 155 - 555 270 280 265 225 24-2 8-ф18 285 240 24-2 8-ф22 285 240 24-2 8-ф22
200 215 265 240 182 - 605 270 280 320 280 24-2 8-ф18 340 295 24-2 8-ф22 340 295 24-2 12-ф22
250 235 285 260 217 - 680 270 280 375 335 26-2 12-ф18 395 350 26-2 12-ф22 405 355 26-2 12-ф26
300 255 305 280 245 - 800 380 420 440 395 26-2 12-ф22 445 400 26-2 12-ф22 460 410 28-2 12-ф26
350 275 325 300 275 - 835 380 420 490 445 26-2 12-ф22 505 460 26-2 16-ф22 520 470 30-2 16-ф26
400 285 345 315 355 - 915 450 470 540 495 26-2 16-ф22 565 515 26-2 16-ф26 580 525 32-2 16-ф30
450 310 370 340 386 - 930 450 470 595 550 28-2 16-ф22 615 565 28-2 20-ф26 640 585 34-4 20-ф30
500 320 380 350 403 - 1020 480 490 645 600 28-2 20-ф22 670 620 28-2 20-ф26 715 650 36-4 20-ф33
600 365 425 395 499 - 1225 640 660 755 705 34-2 20-ф26 780 725 34-2 20-ф30 840 770 38-5 20-ф36
700 395 465 430 536 - 1355 640 660 860 810 34-5 24-ф26 895 840 34-5 24-ф30 910 840 40-5 24-ф36
800 430 510 470 619 - 1470 640 660 975 920 36-5 24-ф30 1015 950 36-5 24-ф33 1025 950 42-5 24-ф39
900 480 580 530 624 667 1554 850 900 1075 1020 38-5 24-ф30 1115 1050 38-5 28-ф33 1125 1050 44-5 28-ф39
1000 530 630 580 693 727 1795 850 900 1175 1120 38-5 28-ф30 1230 1160 38-5 28-ф36 1255 1170 46-5 28-ф42

WCB télescopique a bridé acier moulé de MPA de la pression 0.6/1.0/1.6 de vanne papillon 0WCB télescopique a bridé acier moulé de MPA de la pression 0.6/1.0/1.6 de vanne papillon 1
