Détails sur le produit:
Conditions de paiement et expédition:
|

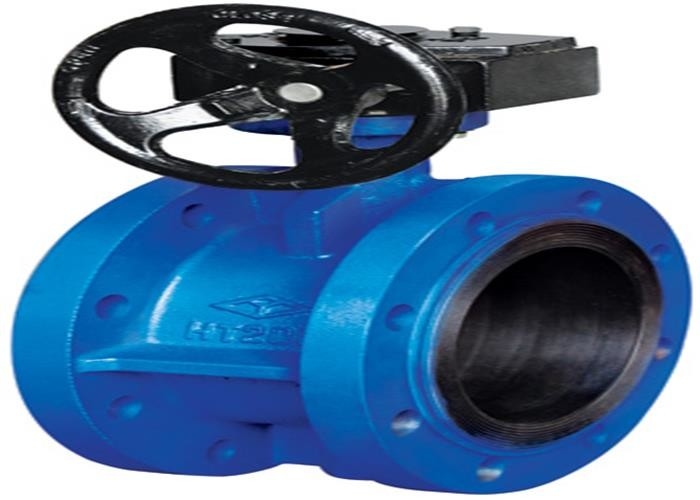

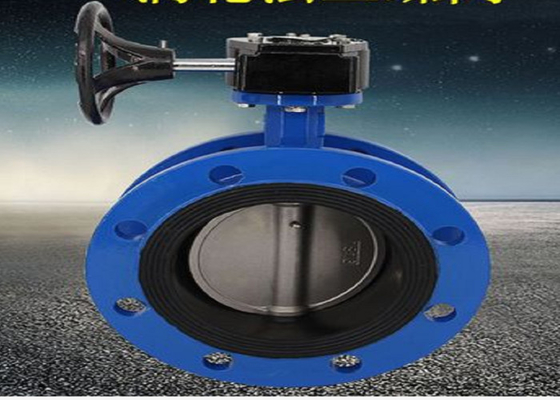

| nom de produit: | Vanne papillon à flasque | pression: | MPA 1,6 |
|---|---|---|---|
| la température: | ℃ ≤80 | reliez: | extrémité de bride |
| Seat: | NBR | Matériel de corps: | HT200/QT450 |
| Matériel de Dise: | QT450 | Mode s'ouvrant: | ver commandé par engrenage |
| milieu: | l'eau | couleur: | bleu/besoins des clients |
| Surligner: | Vanne papillon chemisée en caoutchouc de fonte,1,6 vanne papillon chemisée en caoutchouc de MPA |
||
Très utilisé dans les genres de tubes de service et de vidange, lutte contre le feu dans la construction d'eau et ainsi de suite, particulièrement dans la canalisation de lutte contre l'incendie.
| millimètre | D | DI | Z-фd | L | FB |
| 50 | 160 | 125 | 4-ф19 | 108 | 20-3 |
| 65 | 180 | 145 | 4-ф19 | 112 | 20-3 |
| 80 | 195 | 160 | 8-ф19 | 114 | 22-3 |
| 100 | 215 | 180 | 8-ф19 | 127 | 22-3 |
| 125 | 245 | 210 | 8-ф19 | 140 | 24-3 |
| 150 | 280 | 240 | 8-ф23 | 140 | 24-3 |
| 200 | 335 | 295 | 8-ф23 | 152 | 26-3 |
| 250 | 390 | 350 | 12-ф23 | 165 | 28-3 |
| 300 | 440 | 400 | 12-ф23 | 178 | 28-4 |
| 350 | 505 | 460 | 16-ф23 | 190 | 30-4 |
| 400 | 565 | 515 | 16-ф28 | 216 | 32-4 |
| 450 | 615 | 565 | 20-ф28 | 222 | 32-4 |
| 500 | 670 | 620 | 20-ф28 | 229 | 34-4 |
| 600 | 780 | 725 | 30-ф31 | 267 | 36-5 |
| 700 | 895 | 840 | 24-ф31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-ф34 | 318 | 44-5 |
| 900 | 1115 | 1050 | 28-ф34 | 330 | 46-5 |
| 1000 | 1230 | 1160 | 28-ф37 | 410 | 50-5 |
| Pression de Norminal | 1.0/1.6 MPA |
| La température de Suitbk | ≤ 80°C |
| Essai de phoque | 1.1/1.8MPa |
| Essai de Shell | 1.5/2.4mpa |
| Milieu approprié : | l'eau |
