Détails sur le produit:
Conditions de paiement et expédition:
|
| Corps de soupape: | fonte+NRB | DN: | 4, 5, 6 pouces |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Type: | Vanne papillon |
| Méthode de transmission: | Volant | Formulaire conjoint: | Bride |
| Adapté aux besoins du client: | OEM | Application: | L'eau |
| Température applicable: | ≤80℃ | Norme de fabrication: | GB12238 |
| Surligner: | vanne papillon à flasque chemisée,vanne papillon à flasque par 125mm,vanne papillon à flasque en caoutchouc |
||

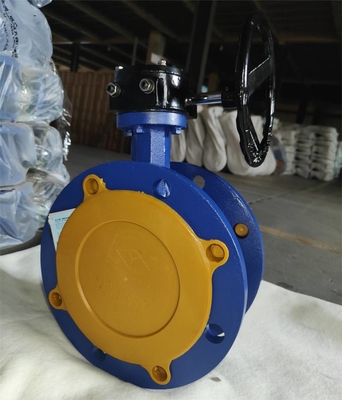

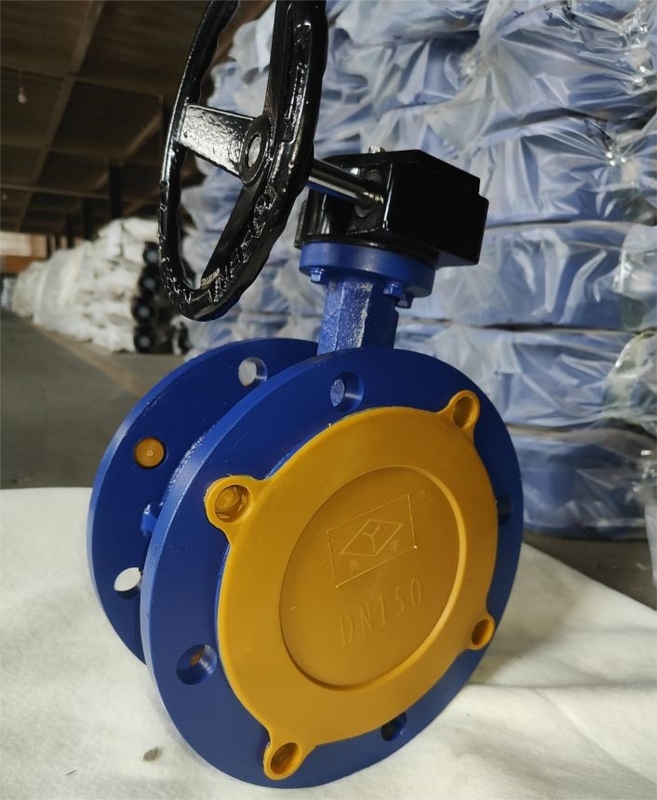

DN personnalisé 100mm 125mm 150mm Vanne papillon à bride doublée de caoutchouc de fonte
La partie de fermeture est une plaque papillon en forme de disque, et la vanne qui tourne autour d'un arbre fixe dans le corps de la vanne pour ouvrir, fermer et réguler le fluide est appelée vanne papillon.
La plaque papillon de la vanne papillon à revêtement en caoutchouc est installée dans le sens du diamètre de la canalisation.Dans le passage cylindrique du corps de vanne papillon, la plaque papillon en forme de disque tourne autour de l'axe de la tige de vanne et l'angle de rotation est compris entre 0 et 90 degrés.Lorsqu'il tourne à 90 degrés, la vanne est complètement ouverte.
La vanne à battant à bride revêtue de caoutchouc doit généralement être installée horizontalement dans la canalisation.
|
Modèle |
DN |
Dimensions |
||||
|
millimètre |
ré |
D1(PN10) |
Z-φd |
L |
petit ami |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
L'utilisation d'un joint de siège en caoutchouc le rend adapté à une température et une pression plus basses, généralement pas plus de 80 ℃ et pas plus de PN10, mais lui confère également d'excellentes performances d'étanchéité.Par conséquent, la vanne papillon à bride revêtue de caoutchouc convient le mieux aux liquides à température normale.
|
Modèle |
PN(MPa) |
Pression d'essai(MPa) |
Température applicable |
Médias applicables |
|
|
Force (eau) |
Étanchéité (eau) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Eau |
|
D341X-16Q |
1.6 |
2.4 |
1,76 |
≤80℃ |
Eau |
1. Conception originale, structure raisonnable et unique, poids léger, ouverture et fermeture rapides.
2. Petit couple de fonctionnement, facile à utiliser, dextérité économe en main-d'œuvre.
3. Peut être installé dans n'importe quelle position, entretien facile.
4. Les joints peuvent être remplacés, les performances d'étanchéité sont fiables pour obtenir un joint bidirectionnel sans fuite.
5. Matériaux d'étanchéité, résistance au vieillissement, résistance à la corrosion, longue durée de vie et autres caractéristiques.
6.La conception et la fabrication de la vanne papillon à bride doublée de caoutchouc adopte la norme GB12238.
