Détails sur le produit:
Conditions de paiement et expédition:
|

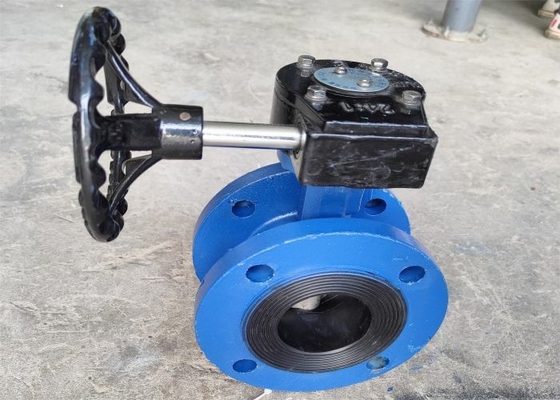

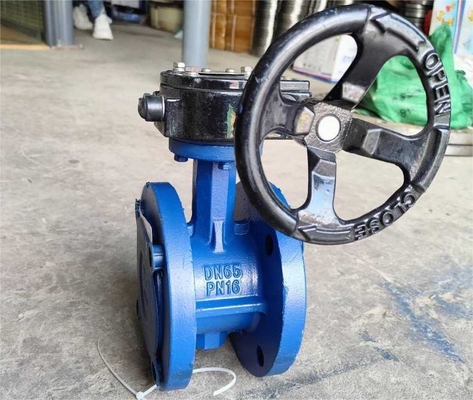

| Type: | Vanne papillon | Mode transmission: | Volant |
|---|---|---|---|
| DN: | 2 2,5 3 pouces | PN: | 1,0 MPa |
| Formulaire de connexion: | Bride | Couleur: | Bleu |
| Matériaux du corps de vanne: | fonte+NRB | Matériau de la plaque papillon: | QT450-10 |
| Milieu applicable: | L'eau | Température applicable: | ≤80℃ |
| Norme de fabrication: | GB12238 | MOQ: | 10 PCs |
| Surligner: | valve bleue de bride de papillon,DN vanne papillon à flasque 3 par pouces,DN valve de bride de papillon de 2 pouces |
||
Le cachetage de l'axe de valve est commandé en ajoutant le caoutchouc à la surface tournante entre le plat de papillon et le siège de valve. Le plat de papillon avec la surface d'étanchéité en caoutchouc et la doublure en caoutchouc est adopté pour s'assurer que l'axe de valve n'est pas en contact avec le milieu liquide dans la cavité, avec la représentation de scellage serrée et la longue durée de vie.
|
Modèle |
DN |
Taille |
||||
|
D341X-10 |
millimètre |
D |
D1 (PN10) |
Z-φd |
L |
FB |
|
50 |
160 |
125 |
4-φ18 |
108 |
20-3 |
|
|
65 |
180 |
145 |
4-φ18 |
112 |
20-3 |
|
|
80 |
195 |
160 |
8-φ18 |
114 |
22-3 |
|
La vanne papillon à flasque convient aux occasions exigeant le cachetage fiable et les bonnes caractéristiques d'ajustement. Elle peut être employée rapidement pour découper ou ajuster le débit. Elle est employée pour régler le milieu d'écoulement et d'interception dans l'approvisionnement en eau et les gazoducs de drainage et de la nourriture, de la médecine, de l'industrie chimique, du pétrole, du courant électrique, du textile, de la fabrication de papier, etc. avec la température ≤80℃ et de la pression nominale ≤1.6MPa.
| Modèle | PN (MPA) | Pression d'essai (MPA) | La température applicable | Médias applicables | |
| Force (l'eau) | Cachetage (l'eau) | ||||
| D341X-10 | 1,0 | 1,5 | 1,1 | ≤80℃ | L'eau |
| D341X-16Q | 1,6 | 2,4 | 1,76 | ≤80℃ | L'eau |
