Détails sur le produit:
Conditions de paiement et expédition:
|

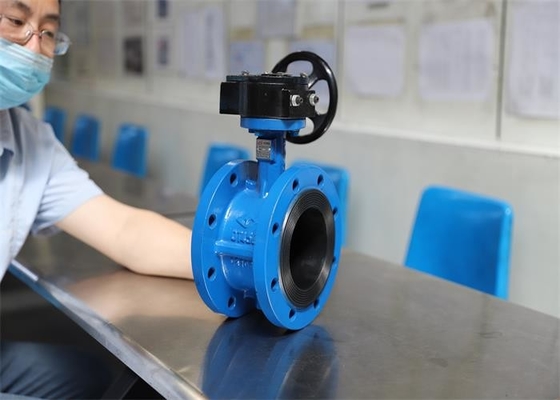

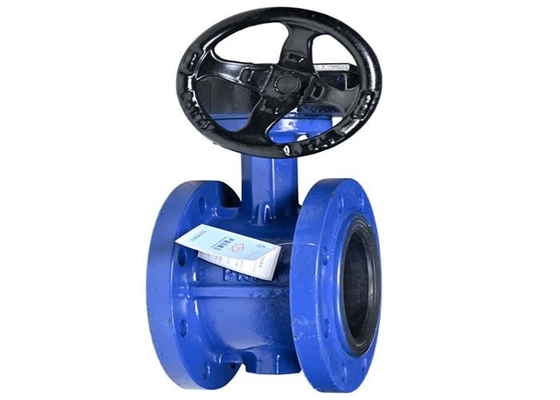

| Nom du produit: | Vanne papillon à bride | Couleur: | Bule |
|---|---|---|---|
| Siège réel: | NBR/EPDM/PTFE | Matériau du disque: | Le fer |
| Matériau du corps: | fonte ductile/ fonte grise | Moyen: | huile de l'eau |
| Température: | ≤ 80 ℃ | pression de travail: | 1,6 MPa |
| Surligner: | Vanne papillon à bride nbr,vanne papillon à bride de taille 125 mm,type de bride de vanne papillon nbr |
||
Produit
La vanne est largement utilisée dans l'approvisionnement en eau et le drainage, la construction d'un système de lutte contre l'incendie et d'autres pipelines, en particulier les pipelines de lutte contre l'incendie.La vanne peut être utilisée dans des conduites ou des équipements de milieu non corrosif, pour la fermeture, le raccordement et la régulation du débit.
.Conception et fabrication : bride de vanne universelle GB/T 12238 et vanne papillon à joint élastique
· Longueur de la structure : longueur de la structure de la vanne métallique GB/T 12221 ou norme du fabricant
· Extrémité de raccordement : bride en fonte intégrale JB/T 17241.6
· Inspection et test : test de pression de vanne industrielle GB/T 13927
| DN | L | ré | ré1 | petit ami | z-Фd | |||||
| dix | 16 | dix | 16 | dix | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Partie principale | Matériau de la pièce |
| Corps | Fonte grise + NRB, fonte ductile + NRB/EPDM |
| Disque | QT450-10 |
| Tige | 45/2Cr13 |
| Joint torique | NBR/EPDM |
1. Structure et taille conformes à GB/T12221, petite taille, poids léger, facile à utiliser.
ouverture rapide à 2,90 degrés ;La plaque a une haute résistance, une grande zone d'écoulement, une faible résistance à l'écoulement et des économies d'énergie.
3. Le fluide peut s'écouler des deux côtés de la vanne à disque à bride dans n'importe quelle direction, peut atteindre l'objectif de connexion ou de coupure.
4. Petit couple de fonctionnement, économie de travail et léger.
5. Le nombre d'expériences d'ouverture et de fermeture est jusqu'à dix mille fois et la durée de vie est longue.
6. Joint complet, fuite de test de gaz zéro.
1. La tête de turbine ne doit pas être utilisée pour le levage et les leviers auxiliaires ne doivent pas être ajoutés pendant le fonctionnement.
2. La vanne ne doit pas être soumise à des forces externes importantes après l'installation.
3. Lorsque la température minimale locale est inférieure à 4 ° C, prenez une protection d'isolation.Comme la vanne d'extrémité doit être utilisée avec un chauffage de tuyau ou de chemise, pour empêcher la température de la paroi du tuyau en dessous de 0 ℃.
4. Il est strictement interdit d'installer et d'utiliser dans le pipeline sous vibration ou changement rapide de température moyenne.
5. Les conditions de fonctionnement doivent être conformes aux exigences de la spécification de performance.
