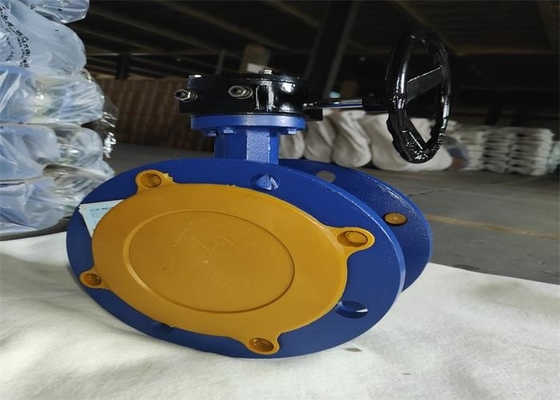

| Nom du produit: | Vanne papillon à bride | Couleur du produit: | Bleu, Client |
|---|---|---|---|
| Matériau du produit: | Fonte grise ; fer malléable | Moyen: | L'eau claire |
| Du pouvoir: | Turbine | Matériau du siège: | NBR/EPDM |
| Matériau du disque: | Fonte ductile | Pression: | 1.0/1.6mpa |
| Surligner: | Vanne papillon à bride de 10 mm,vanne papillon à bride d'alimentation en eau,type de bride de vanne papillon de 10 mm |
||
Cette vanne est largement utilisée dans l'approvisionnement en eau et le drainage, la construction d'incendies et d'autres systèmes sur toutes sortes de canalisations, en particulier dans la canalisation d'incendie.Cette vanne peut être utilisée dans la canalisation ou l'équipement de fluides non corrosifs, comme l'interception, la connexion et la régulation du débit.
| DN | L | ré | ré1 | petit ami | z-Фd | |||||
| dix | 16 | dix | 16 | dix | 16 | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| 65 | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||

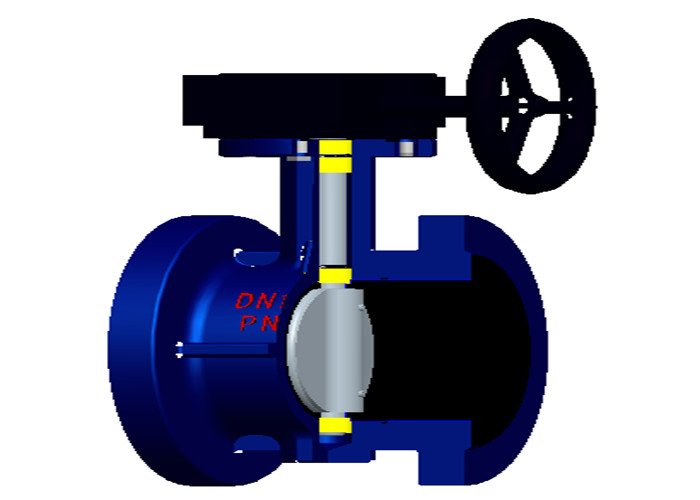

| Nom de la pièce | Matériel |
| Corps | Fonte grise + NRB, fonte ductile + NRB/EPDM |
| Disque | QT450-10 |
| Tige | 45/2Cr13 |
| Joint torique | NBR/EPDM |
1. La taille de la structure est conforme à GB/T12221, de petite taille, légère, facile à utiliser.
Le fonctionnement à 2,90 ° s'ouvre rapidement;La plaque a une haute résistance, une grande zone d'écoulement, une faible résistance à l'écoulement et des économies d'énergie.
3. Le fluide peut s'écouler des deux côtés de la vanne à disque à bride dans n'importe quelle direction, ce qui peut atteindre l'objectif de connexion ou de coupure.
4. Le couple de fonctionnement est faible, léger et économe en main-d'œuvre.
5. Le nombre d'expériences d'ouverture et de fermeture est plus de dix mille fois, avec une longue durée de vie.
6. Une étanchéité complète est obtenue et la fuite de gaz est nulle.
1. La tête de turbine ne doit pas être utilisée pour le levage et aucun levier auxiliaire ne doit être ajouté pendant le fonctionnement.
2. La vanne ne doit pas être soumise à une force externe importante après l'installation.
3. Lorsque la température minimale locale est inférieure à 4 ° C, une protection d'isolation doit être effectuée ;En tant que vanne d'extrémité, elle doit être chauffée avec un tuyau ou une chemise pour empêcher la température de la paroi du tuyau de tomber en dessous de 0 ℃.
4. Il est strictement interdit d'installer et d'utiliser dans le pipeline sous des vibrations ou des changements rapides de température moyenne.
5. Les conditions de fonctionnement doivent être conformes aux exigences des spécifications de performance.
