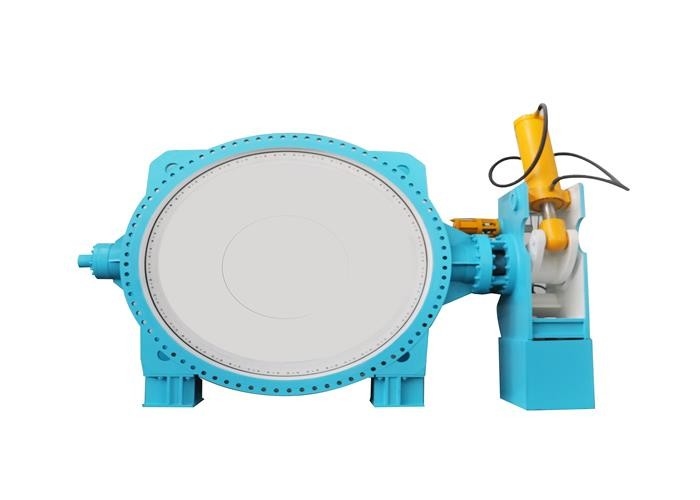

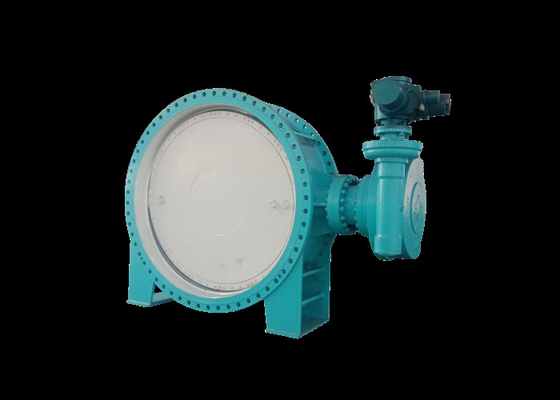

Vanne papillon à bride par pression du matériel 1.0Mpa de fer malléable excentrique de double disque

Usage:

La vanne a été largement utilisée dans les domaines de la pétrochimie, de l'industrie ght, de la métallurgie, de la navigation, de l'énergie, de l'application et de la vidange de l'eau, de la pharmacie, etc.Il peut ajuster et couper le fluide.Sur la base de la vanne papillon à excentrique unique, le moulage amélioré est la vanne papillon à double excentrique la plus largement utilisée.La structure de l'axe de la tige de soupape s'écarte du centre du disque et du centre du corps.L'effet de la double excentricité permet au disque d'être rapidement détaché du siège après l'ouverture de la vanne, éliminant considérablement le phénomène d'extrusion excessive inutile et de rayure entre le disque et le siège, réduisant la résistance à l'ouverture, réduisant l'usure et améliorant la durée de vie du siège

Connecter la taille

DN	ré	D1	D2	b	L	Z-Φd
400	Φ565	Φ515	Φ480	24,5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25,5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26,5	229±2	20-Φ28
600	Φ780	Φ725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	Φ794	32,5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37,5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

paramètres techniques

Matériau de la pièce principale

Caractéristiques de la vanne

1. La vanne adopte une structure à double excentrique, qui a la fonction d'étanchéité selon laquelle plus la vanne est fermée, et les performances d'étanchéité sont fiables.

2. La bague d'étanchéité de la plaque papillon est constituée d'une bague d'étanchéité en caoutchouc NBR de type T et est fermement installée sur la plaque papillon avec une plaque de pression.Après une période d'utilisation, la bague d'étanchéité en caoutchouc est usée et la pression de la bague d'étanchéité en caoutchouc peut être ajustée en serrant et en desserrant les vis pour que la vanne papillon continue à sceller sans fuite et prolonge la durée de vie.Une fois la vanne installée, elle peut être facilement ajustée ou remplacée dans la canalisation (sans retirer la vanne de la canalisation).

3. La plaque papillon a une résistance élevée, une grande surface d'écoulement et une faible résistance à l'écoulement.

4, l'arbre de la vanne est scellé avec une garniture en caoutchouc de type O, plus la pression moyenne est élevée, meilleure est l'étanchéité.Une fois la garniture usée, une compensation peut être obtenue en continuant à appuyer sur le presse-étoupe.

Structure et principe d'action

1. La vanne est une connexion à bride d'entraînement à vis sans fin, une vanne papillon à double étanchéité souple excentrique, c'est-à-dire le centre de rotation de la tige de l'axe du diamètre du corps de la vanne et l'excentricité formée de la surface d'étanchéité du siège de la vanne.La valve est composée d'un corps de valve, d'un disque, d'une tige, d'une plaque d'étanchéité, d'un anneau de pression, d'un dispositif de déplacement cochléaire et d'autres pièces.

2. Opération cochléaire : la rotation du volant cochléaire fait tourner la tige de valve à 90° et entraîne la plaque papillon à tourner à 90°, de manière à réaliser l'ouverture ou la fermeture.Parce que le produit est une structure à double excentrique, peut produire un effet CAM lors du processus d'ouverture et de fermeture, réduire le couple de commutation de la vanne, réduire l'usure entre le siège de la vanne et la plaque papillon, prolonger la durée de vie de la vanne.

Maintenance de routine

9.1 Intérieur : La salle d'emballage doit être huilée et ouverte et fermée une fois tous les 1 à 2 mois lorsque le produit est installé à l'intérieur.

9.2 Extérieur : Lorsque le produit est installé à l'extérieur, des mesures de protection doivent être ajoutées pour éviter la corrosion de la tête mobile cochléaire.La salle d'emballage doit être huilée et ouverte et fermée une fois tous les 1 à 2 mois ;Remplissez à nouveau la pièce après chaque remplissage de pluie et de neige et ouvrez et fermez une fois.

9.3 Fond de trou : la salle d'emballage doit être remplie d'huile et ouverte et fermée une fois tous les 1 à 2 mois lorsque le produit est installé en fond de trou ;Après chaque pluie et neige, l'eau de pluie stockée dans le puits doit être pompée pour éviter que les produits et la tête mobile cochléaire ne rouillent après avoir trempé l'eau de pluie pendant une longue période.La salle d'emballage doit être remplie d'huile et ouverte et fermée une fois.

9.4 Selon différentes conditions de travail réelles, différents actionneurs cochléaires peuvent être sélectionnés.Les actionneurs cochléaires extérieurs et souterrains peuvent être fermés, ce qui doit être spécifié dans la commande.
