Détails sur le produit:
Conditions de paiement et expédition:
|

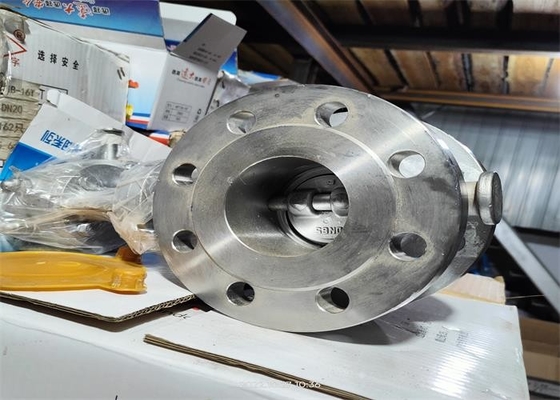

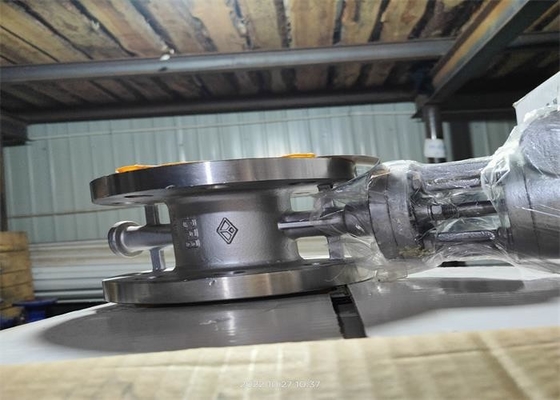

| Nom de produit: | Vanne papillon à flasque | Matériel de corps: | Acier inoxydable |
|---|---|---|---|
| Pression de travail: | ≤1.6mpa | Milieu approprié: | Médias corrosifs tels que l'eau, la vapeur, le pétrole et l'acide nitrique |
| Reliez: | extrémité rf de bride | Matériel de disque: | acier inoxydable 304 |
| Matériel de joint: | joint en métal ss304 | Couleur: | Visage de corps |
| Surligner: | Vanne papillon à flasque triple d'acier inoxydable,Vanne papillon à flasque excentrique d'acier inoxydable,Vanne papillon à flasque de l'acier inoxydable 304 |
||

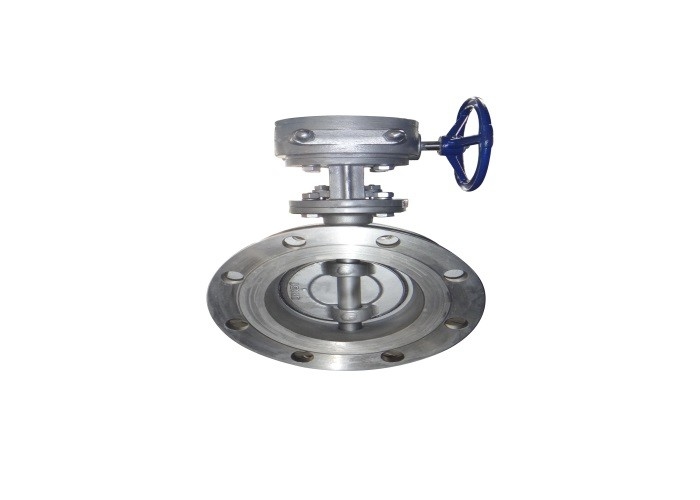

La valve est commande électrique ou la commande de ver, la connexion de bride, exécution de norme de JB/T 8527, vanne papillon trois excentrique est l'axe de rotation de plat de papillon (axe de tige de valve) et la surface d'étanchéité de plat de papillon d'une déviation, de l'axe de rotation de siège de valve et de l'axe de chemin d'écoulement de corps de valve a formé un angle.
La valve se compose de corps de valve, de plat de papillon, de tige de valve, d'anneau de joint de plat de papillon, d'anneau de pression de plat de papillon, d'appui, de couvercle d'embout et d'autres pièces
OPÉRATION électrique ou cochléaire pour tourner la TIGE 90° et pour conduire le disque 90° pour s'ouvrir ou étroit.
Puisque le produit est la structure trois excentrique, peut produire un effet de FAO en s'ouvrir et le processus fermant, réduire le couple de changement de valve, réduire l'usage entre le siège et le plat de papillon, prolongent la durée de vie de la valve
| Extrémité de bride | GB/T 9113 |
| Face à face | GB/T 12221 |
| Pression nominale | 1,0, MPA 1,6 |
| La température appropriée | -29~425℃ |
| Milieu approprié | Liquides corrosifs tels que l'eau, le pétrole, la vapeur et l'acide nitrique. |
| Type |
Taille |
La table de données | |||||||
| L | D | D1 | D2 | H1 | H2 | FB | Z-Φd | ||
| D343W- 10P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ23 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 8-Φ22 | |
| 256 | 165 | 395 | 350 | 320 | 248,5 | 400 | 26-2 | 12-Φ22 | |
| 304 | 178 | 445 | 400 | 370 | 284 | 438 | 26-2 | 12-Φ22 | |
| 354 | 190 | 505 | 460 | 429 | 315 | 499 | 26-2 | 16-Φ22 | |
| 404 | 216 | 565 | 515 | 480 | 346 | 527 | 26-2 | 16-Φ26 | |
| 454 | 222 | 615 | 565 | 530 | 377 | 554 | 28-2 | 20-Φ26 | |
| 506 | 229 | 670 | 620 | 582 | 417 | 602 | 28-2 | 20-Φ26 | |
| 606 | 267 | 780 | 725 | 682 | 487 | 655 | 34-2 | 20-Φ30 | |
| Nom de partie | Matériel |
| Corps, disque, joug, la glande d'emballage, couvercle d'embout | CF8 |
| Axe de valve, goupille cylindrique | F304 |
| Bague d'étoupage de plat de papillon | 304+XB450 |
| Attaches dans le corps | 35/45 |
| D'autres boulons, écrous et joints se reliants | 201 |
1. La valve adopte la structure trois excentrique, avec la fonction de scellage plus serrée, la représentation de scellage est fiable.
2. La bague d'étoupage de plat de papillon adopte la combinaison multicouche de plat du graphite flexible et de la plaque d'acier inoxydable, résistance à la corrosion moyenne, érosion, durée de vie exempte d'entretien et longue.
3. La surface d'étanchéité du corps de valve est la technologie transformatrice de corps, résistante à la corrosion et à l'érosion moyennes, durée de vie exempte d'entretien et longue.
4. De haute résistance du plat de papillon, grand secteur d'écoulement, petite résistance d'écoulement.
5, l'axe de valve est scellés avec l'emballage flexible de graphite, plus la pression moyenne est haute, plus le cachetage est meilleur. L'usage de l'emballage peut être compensé par la continuation pour comprimer la glande d'emballage.
1. Ce produit devrait être stocké dans un entrepôt sec et est strictement interdit pour être stocké en plein air.
2. Le sens d'écoulement moyen devrait être compatible à la direction de flèche sur le corps de valve quand la valve est installée.
3. L'essai de pression devrait être effectué avant installation, et il peut être installé après dépassement de l'essai.
4. La cavité de tuyau et de valve devrait être nettoyée avant installation.
5. Le produit ne sera pas sujet à la force externe importante après installation.
6. Les conditions de fonctionnement répondront aux impératifs techniques dans les spécifications de performances.
7. Placez la parenthèse de valve s'il y a lieu.
8. Entreposage à long terme, entretien régulier.
9. Généralement, on ne lui permet pas d'ouvrir le couvercle de boîte électrique, le moteur et d'autres pièces scellées dehors des jours pluvieux. En ouvrant le couvercle de boîte électrique, l'alimentation d'énergie doit être découpée d'abord.
