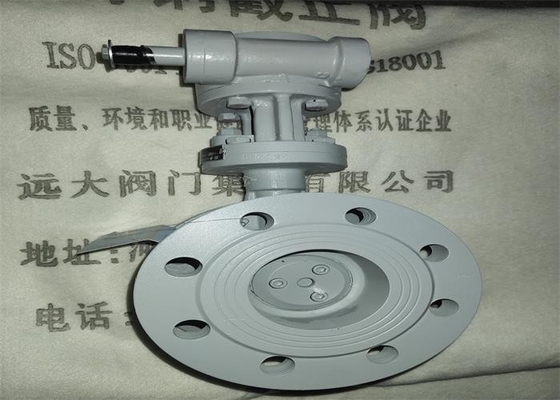

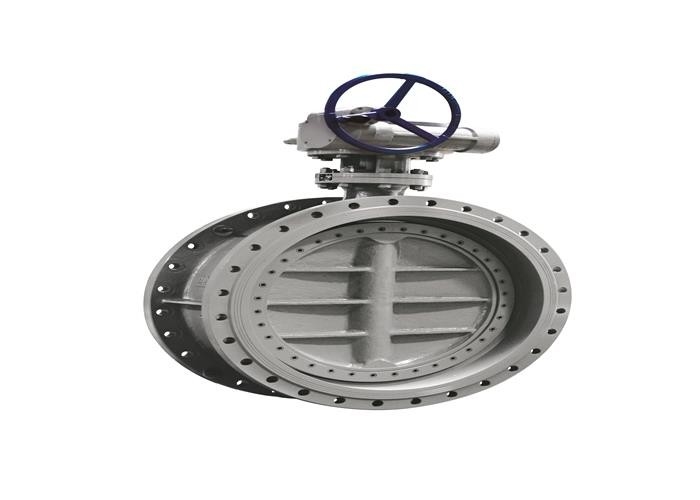

Corps d'acier au carbone de MPA PN1.6 et disque, vanne papillon à flasque

Utilisation :

La valve peut être utilisée dans la canalisation ou l'équipement pour la fermeture, la connexion et le règlement de l'écoulement

Taille de connexion :

Matériel principal de partie

La valve comporte :

La valve est commande de ver, connexion de bride, norme de conception de JB/T 8527, l'excentricité trois

Vanne papillon que l'axe de rotation de plat de papillon (axe de tige) et la surface d'étanchéité de plat de papillon d'une déviation, la rotation de siège

L'axe et la forme d'axe de canal d'écoulement de corps de valve un angle. La valve se compose d'un corps de valve, d'un plat de papillon, d'une tige de valve et d'un plat de papillon

Bague d'étoupage, anneau de pression de plat de papillon, parenthèse, couvercle d'embout, et d'autres pièces.

2. Par l'opération cochléaire, la tige de valve tourne 90° et le plat de papillon tourne 90°, afin de réaliser l'ouverture

"Marche/Arrêt". Puisque le produit est la structure trois excentrique, il peut produire un effet de FAO en cours de s'ouvrir et se fermer

Si, réduisez le couple de changement de valve, réduire l'usage entre le siège et le plat de papillon, prolongez la valve

La durée de vie de.

Paramètres techniques

· Pression nominale : 0,6, 1,0, 1,6, MPA 2,5

· Diamètre nominal : DN50-DN2000mm

· La température et milieu applicables :

·Le matériel principal est l'acier au carbone WCB, la température appropriée -29 | 425℃, milieu approprié : l'eau, huile, vapeur.

· Conception et fabrication : Vanne papillon de joint en métal de JB/T 8527

· Longueur de structure : Longueur de structure de valve en métal de GB/T 12221

· Extrémité se reliante : Bride intégrale de tuyau d'acier de GB/T 9113

· Inspection et essai : Inspection et essai de valve de GB/T 13927

Sujets ayant besoin d'attention :

1. Cette valve est maintenue dans un entrepôt sec, et est strictement interdite pour être stockée en plein air.

2. Entreposage à long terme, entretien régulier.

3. La valve est installée sur la canalisation horizontale ou verticale, mais il devrait être facile de s'ouvrir et se fermer.

4. Avant installation, l'essai de pression devrait être effectué pour répondre aux exigences avant installation.

5. La cavité de tuyau et de valve devrait être nettoyée avant installation.

6. La valve ne sera pas sujette à la force externe importante après installation.

7. Le sens d'écoulement moyen devrait être compatible à la direction de flèche du corps de valve pendant l'installation.

8. Les conditions de fonctionnement répondront aux impératifs techniques dans les spécifications de performances.
