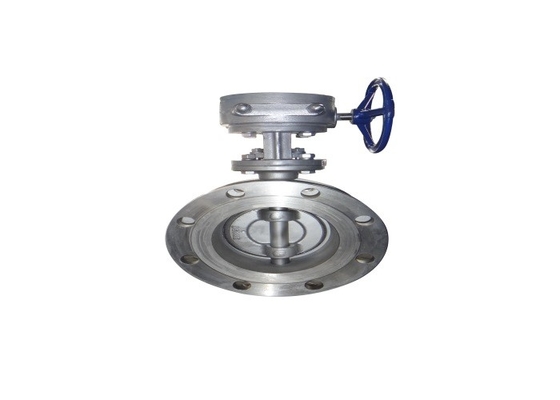

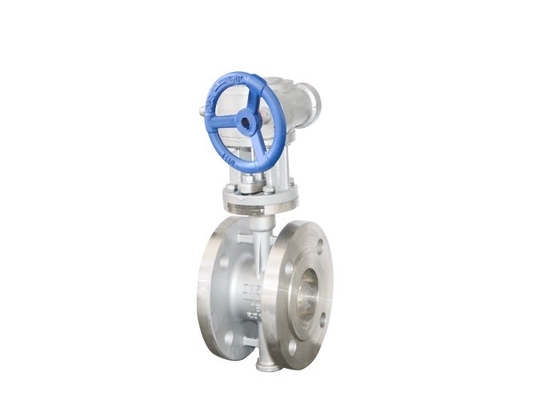

| Nom de produit: | Vanne papillon à flasque | Matériel de produit: | Acier inoxydable |
|---|---|---|---|
| Puissance: | Turbine | Milieu: | L'eau, vapeur, liquide corrosif |
| Matériel de disque: | Acier inoxydable | Matériau du siège: | Acier inoxydable |
| Couleur: | Couleur matérielle | Pression: | 1.0/1.6Mpa |
| Surligner: | type de bride de vanne papillon dn300,type de bride de vanne papillon d'acier inoxydable,dn300 a bridé vanne papillon |
||
La valve peut être utilisée dans la canalisation et l'équipement des médias corrosifs pour bloquer, sceller et régler le débit, position d'ouverture entièrement, le débit du milieu dans la canalisation ne sera pas plus grand que 5M /s
| Type | DN | Taille | |||||||
| L | D | D1 | D2 | H1 | H2 | FB | Z-Φd | ||
| D343W-16P | 60 | 108 | 165 | 125 | 99 | 90 | 220 | 20-2 | 4-Φ18 |
| 75 | 112 | 185 | 145 | 118 | 100 | 230 | 20-2 | 4-Φ18 | |
| 85 | 114 | 200 | 160 | 132 | 110 | 237 | 20-2 | 8-Φ18 | |
| 108 | 127 | 220 | 180 | 156 | 120 | 245 | 22-2 | 8-Φ18 | |
| 130 | 140 | 250 | 210 | 184 | 135 | 283 | 22-2 | 8-Φ18 | |
| 158 | 140 | 280 | 240 | 210 | 155 | 312 | 24-2 | 8-Φ22 | |
| 206 | 152 | 335 | 295 | 265 | 211,5 | 350 | 24-2 | 12-Φ23 | |
| 256 | 165 | 405 | 355 | 320 | 248,5 | 400 | 26-2 | 12-Φ26 | |
| 304 | 178 | 460 | 410 | 375 | 284 | 438 | 28-2 | 12-Φ26 | |
| 354 | 190 | 520 | 470 | 435 | 315 | 499 | 30-2 | 16-Φ26 | |
| 404 | 216 | 580 | 525 | 480 | 346 | 527 | 32-2 | 16-Φ30 | |
| 454 | 222 | 640 | 585 | 548 | 377 | 554 | 34-2 | 20-Φ30 | |
| 506 | 229 | 715 | 650 | 609 | 417 | 602 | 36-4 | 20-Φ33 | |
| 606 | 267 | 840 | 770 | 720 | 487 | 655 | 38-5 | 20-Φ36 | |
| Nom de partie | Matériel |
| Corps, disque, joug, glande, couvercle d'embout | CF8 |
| Axe de valve, goupille cylindrique | F304 |
| Bague d'étoupage de plat de papillon | 304+XB450 |
| Attaches dans le corps | 35/45 |
| D'autres boulons, écrous et joints se reliants | 201 |
· Pression nominale : 1,0, MPA 1,6
· Diamètre nominal : DN50-DN600mm
· La température et milieu applicables :
·Le matériel principal est l'acier inoxydable CF8, la température appropriée -29 | 425℃, milieu approprié : liquide corrosif de l'eau, de pétrole, de vapeur et d'acide nitrique.
· Conception et fabrication : Vanne papillon de joint en métal de JB/T 8527
· Longueur de structure : Longueur de structure de valve en métal de GB/T 12221
· Extrémité se reliante : Bride intégrale de tuyau d'acier de GB/T 9113
· Inspection et essai : Inspection et essai de valve de GB/T 13927
1. La valve adopte la structure trois excentrique, avec la fonction de scellage plus serrée, la représentation de scellage est fiable.
2. La bague d'étoupage de plat de papillon adopte la combinaison multicouche de plat du graphite flexible et de la plaque d'acier inoxydable, résistance à la corrosion moyenne, érosion, durée de vie exempte d'entretien et longue.
3. La surface d'étanchéité du corps de valve est la technologie transformatrice de corps, résistante à la corrosion et à l'érosion moyennes, durée de vie exempte d'entretien et longue.
4. De haute résistance du plat de papillon, grand secteur d'écoulement, petite résistance d'écoulement.
5, l'axe de valve est scellés avec l'emballage flexible de graphite, plus la pression moyenne est haute, plus le cachetage est meilleur. L'usage de l'emballage peut être compensé par la continuation pour comprimer la glande d'emballage.
1. Ce produit devrait être stocké dans un entrepôt sec et est strictement interdit pour être stocké en plein air.
2. Le sens d'écoulement moyen devrait être compatible à la direction de flèche sur le corps de valve quand la valve est installée.
3. L'essai de pression devrait être effectué avant installation, et il peut être installé après dépassement de l'essai.
4. La cavité de tuyau et de valve devrait être nettoyée avant installation.
5. Le produit ne sera pas sujet à la force externe importante après installation.
6. Les conditions de fonctionnement répondront aux impératifs techniques dans les spécifications de performances.
7. Placez la parenthèse de valve s'il y a lieu.
8. Entreposage à long terme, entretien régulier.
