Détails sur le produit:
Conditions de paiement et expédition:
|

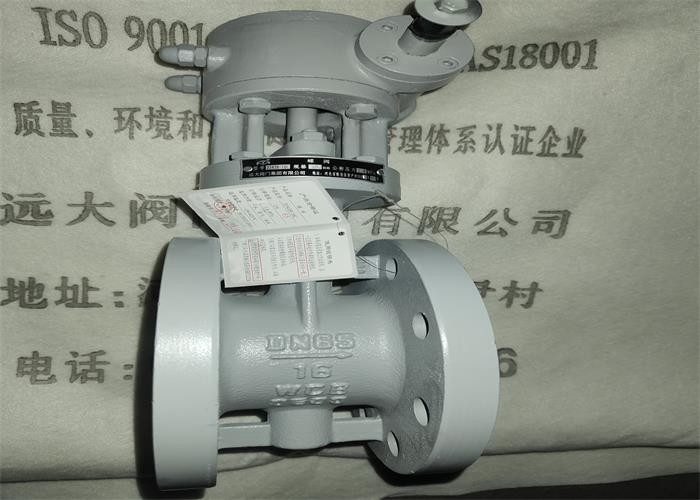

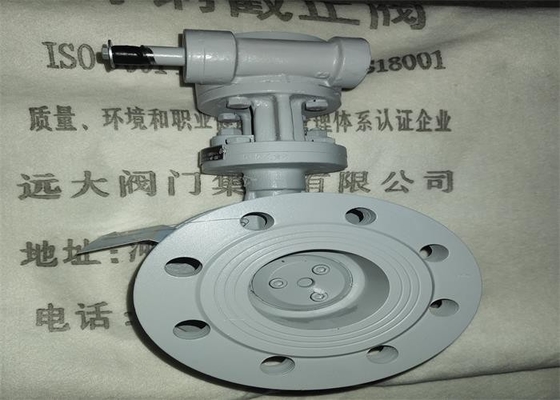

| Nom de produit: | Vanne papillon à flasque | Puissance: | Turbine |
|---|---|---|---|
| Matériel de produit: | Acier au carbone WCB | Matériel de disque: | WCB |
| Milieu: | L'eau, vapeur | Matériau du siège: | Acier inoxydable |
| Pression: | 1.0/1.6Mpa | Couleur: | Gris, client |
| Surligner: | MPA 1,6 a bridé vanne papillon,vanne papillon à flasque par wcb |
||
La valve peut être utilisée dans la canalisation ou l'équipement pour la fermeture, la connexion et le règlement de l'écoulement
| Type |
DN |
taille (㎜) |
poids (kilogramme) |
|||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | |||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 165 | 125 | 4×Φ18 | 19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 185 | 145 | 4×Φ18 | 22 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 200 | 160 | 8×Φ18 | 25 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 220 | 180 | 8×Φ18 | 26 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ18 | 43 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 285 | 240 | 8×Φ22 | 46 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 340 | 295 | 12×Φ22 | 78,6 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 405 | 355 | 12×Φ26 | 89,4 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 460 | 410 | 12×Φ26 | 141 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 520 | 470 | 16×Φ26 | 162 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 580 | 525 | 16×Φ30 | 205 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 640 | 585 | 20×Φ30 | ||
| 500 | 229 | 410 | 1020 | 480 | 490 | 715 | 650 | 20×Φ33 | 300 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 840 | 770 | 20×Φ36 | 478 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 910 | 840 | 24×Φ36 | 560 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1025 | 950 | 24×Φ39 | 820 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1125 | 1050 | 28×Φ39 | 1100 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1255 | 1170 | 28×Φ42 | 1600 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1485 | 1390 | 32×Φ48 | 2150 | |
| 1400 | 530 | 920 | 2380 | 1685 | 1590 | 36×Φ48 | 3200 | |||
| 1600 | 600 | 1085 | 2956 | 1930 | 1820 | 40×Φ55 | 5000 | |||
| 1800 | 670 | 1230 | 3221 | 2130 | 2020 | 44×Φ55 | 6900 | |||
| 2000 | 760 | 1350 | 3485 | 2345 | 2230 | 48×Φ60 | 9100 | |||
| Nom de partie | Matériel |
| Corps, disque, joug | WCB |
| Tige | 2Cr13 |
| Joint circulaire | 430+Graphite, amiante, |
La valve est commande de ver, connexion de bride, norme de conception de JB/T 8527, l'excentricité trois
Vanne papillon que l'axe de rotation de plat de papillon (axe de tige) et la surface d'étanchéité de plat de papillon d'une déviation, la rotation de siège
L'axe et la forme d'axe de canal d'écoulement de corps de valve un angle. La valve se compose d'un corps de valve, d'un plat de papillon, d'une tige de valve et d'un plat de papillon
Bague d'étoupage, anneau de pression de plat de papillon, parenthèse, couvercle d'embout, et d'autres pièces.
2. Par l'opération cochléaire, la tige de valve tourne 90° et le plat de papillon tourne 90°, afin de réaliser l'ouverture
"Marche/Arrêt". Puisque le produit est la structure trois excentrique, il peut produire un effet de FAO en cours de s'ouvrir et se fermer
Si, réduisez le couple de changement de valve, réduire l'usage entre le siège et le plat de papillon, prolongez la valve
La durée de vie de.
1. Cette valve est maintenue dans un entrepôt sec, et est strictement interdite pour être stockée en plein air.
2. Entreposage à long terme, entretien régulier.
3. La valve est installée sur la canalisation horizontale ou verticale, mais il devrait être facile de s'ouvrir et se fermer.
4. Avant installation, l'essai de pression devrait être effectué pour répondre aux exigences avant installation.
5. La cavité de tuyau et de valve devrait être nettoyée avant installation.
6. La valve ne sera pas sujette à la force externe importante après installation.
7. Le sens d'écoulement moyen devrait être compatible à la direction de flèche du corps de valve pendant l'installation.
8. Les conditions de fonctionnement répondront aux impératifs techniques dans les spécifications de performances.
