Détails sur le produit:
Conditions de paiement et expédition:
|
| nom de produit: | Vanne papillon à flasque | reliez: | bride |
|---|---|---|---|
| la température: | ≤80℃ | Couleur: | Demande bleue/de client |
| Pression: | 0.6~1.6mpa | puissance: | roue de handel |
| Taille: | DN32~DN200 | Matériel de corps: | Fer malléable |
| Surligner: | Vanne papillon malléable de bride de fer,Vanne papillon de bride de roue de Handel,Vanne papillon malléable du fer DN32 |
||

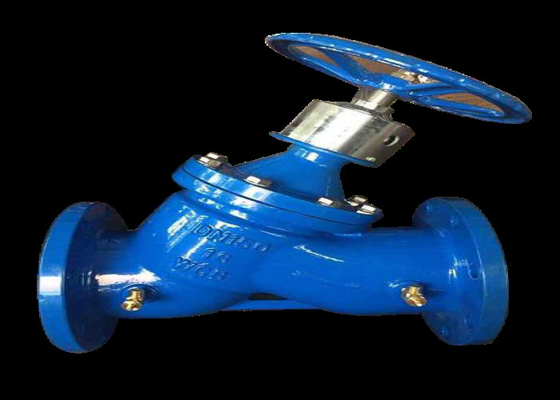

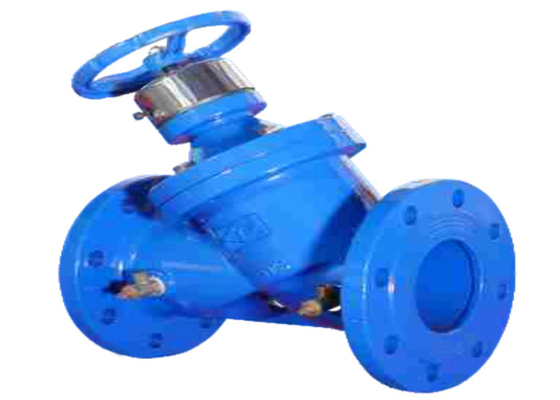

La valve d'équilibre est une valve avec des fonctions spéciales et un nouveau produit économiseur d'énergie idéal. Elle a de bonnes caractéristiques d'écoulement, peut raisonnablement distribuer l'écoulement et résoudre le problème du déséquilibre hydraulique dans le réseau de tuyau. Elle peut exactement ajuster la chute de pression et l'écoulement et améliorer l'état d'écoulement de milieu dans le réseau de tuyau, afin de réaliser le but de l'équilibre moyen.
Digital serrure-dans la valve d'équilibre est un genre de valve d'équilibre dans des conditions hydrauliques statiques. Elle a la courbe caractéristique d'écoulement du pourcentage égal. Il convient au système réglementaire de volume du règlement centralisé de volume, du règlement centralisé de qualité et de changer l'écoulement par étapes. Quand les changements d'écoulement de système, chaque branche de la valve est installés, et l'écoulement de chaque utilisateur augmentera ou diminuera dans la proportion, afin de maintenir le plan de distribution d'écoulement pendant le règlement initial.
1. Le produit a une indication s'ouvrante et s'ouvrir fermant à clef le dispositif et une valve de mesure de petite pression pour la mesure d'écoulement. Tant que la valve d'équilibre avec des caractéristiques appropriées est installée à chaque admission de branche et d'utilisateur, et fermée à clef après la commission ancienne avec un instrument intelligent spécial, tout le volume de l'eau du système est commandé dans une marge raisonnable, afin de surmonter le phénomène déraisonnable du « grand écoulement et de la petite différence de la température ».
2. La valve se compose de corps de valve, de disque, de capot, d'écrou de tige, de tige et de volant de commande.
3. Tournez la roue de main, et la tige de valve tourne pour conduire l'écrou de tige de valve pour se lever et tomber. En même temps, les hausses de disque de valve et les chutes pour réaliser le règlement d'écoulement.
|
|
DN |
(millimètre) | |||||||
| L | D | D1 | D2 | FB | Z-Φd | H | D0 | ||
| SP45F-16Q | 32 | 190 | 140 | 100 | 76 | 18-3 | 4-Φ19 | 220,3 | 120 |
| 40 | 190 | 150 | 110 | 84 | 18-3 | 4-Φ19 | 220,3 | 120 | |
| 50 | 203 | 165 | 125 | 99 | 19-3 | 4-Φ19 | 224 | 120 | |
| 65 | 216 | 185 | 145 | 118 | 19-3 | 4-Φ19 | 252,8 | 120 | |
| 80 | 241 | 200 | 160 | 132 | 20-3 | 8-Φ19 | 273 | 160 | |
| 100 | 292 | 220 | 180 | 156 | 22-3 | 8-Φ19 | 294,1 | 160 | |
| 125 | 330 | 250 | 210 | 184 | 23-3 | 8-Φ19 | 340,1 | 180 | |
| 150 | 356 | 285 | 240 | 211 | 23-3 | 8-Φ23 | 368,4 | 240 | |
| 200 | 495 | 340 | 295 | 266 | 25-3 | 12-Φ23 | 456,2 | 280 | |
