Détails sur le produit:
Conditions de paiement et expédition:
|

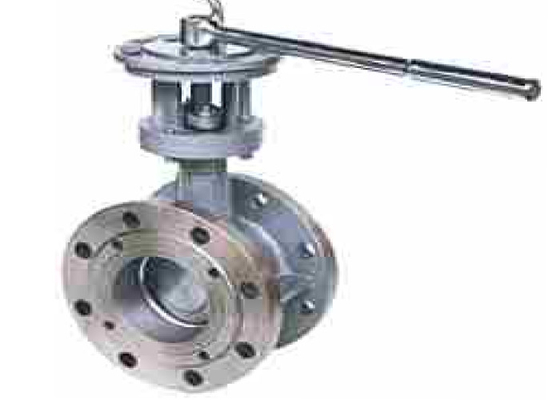

| nom de produit: | Vanne papillon à flasque | pression: | 1.0/1.6 MPA |
|---|---|---|---|
| Matériel de corps: | WCB | Type: | Excentrique triple |
| Visage de scellage: | acier inoxydable | Mode s'ouvrant: | handel |
| Connexion: | extrémité à flasque | La température: | ℃ -29 à 425 |
| matériel de tige: | 2Cr13 | Joug: | WCB |
| Surligner: | Handel a bridé vanne papillon,Phoque Ring Flanged Butterfly Valve,1 |
||
Le plat de papillon de la vanne papillon est installé dans la direction de diamètre de la canalisation. Dans le canal cylindrique du corps de vanne papillon, le plat de papillon de disque tourne autour de l'axe avec un angle de rotation de 0 ° - 90°. Quand il tourne jusqu'à 90°, la valve est entièrement ouverte
Cette valve convient les canalisations de l'eau, du pétrole etc. Elle peut ajuster et découper le fluide.
| millimètre | L | D | D1 | FB | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
