Taille 2" d'acier au carbone de pression de JIS PN1.0/PN1.6 - 12" soupape à vanne de couteau

Introduction

La soupape à vanne de couteau est également connue en tant que la soupape à vanne de couteau, la soupape à vanne de couteau, la valve de boue et valve de boue. Son s'ouvrir et pièces fermantes sont porte. La direction de mouvement de la porte est perpendiculaire à la direction liquide. Le milieu est découpé par la porte de lame de couteau qui peut couper des matériaux de fibre. La porte a deux surfaces d'étanchéité. Les deux surfaces d'étanchéité de la forme de valve de plat de porte la plus utilisée généralement une cale. L'angle de cale varie avec les paramètres de valve, le ° habituellement 5, la porte de la soupape à vanne de couteau de cale peut être transformé en totalité, qui s'appelle la soupape à vanne rigide ; Il peut également être transformé en RAM qui peut produire la légère déformation pour améliorer son manufacturability et pour compenser la déviation de l'angle de la surface d'étanchéité dans le processus de traitement. Ce genre de RAM s'appelle la RAM élastique. En fait, il n'y a aucune chambre dans le corps de valve. La porte monte et tombe dans la cannelure de guide latéral et est étroitement pressée sur le siège de valve par le crochet au fond. S'il est nécessaire de réaliser l'étanchéité moyenne élevée, le siège de valve de scellage en forme de o peut être choisi réaliser le cachetage bi-directionnel. La soupape à vanne de couteau a le petit espace d'installation, la basse pression d'utilisation, non faciles d'accumuler articles divers et le petit prix.

Quand la soupape à vanne de couteau est fermée, la surface d'étanchéité peut être scellée seulement par la pression moyenne, c.-à-d., la surface d'étanchéité de la soupape à vanne peut être pressée au siège de valve de l'autre côté par la pression moyenne d'assurer le cachetage de la surface d'étanchéité, qui est à obturation automatique. La plupart des soupapes à vanne sont forcées scellées, c.-à-d., quand la valve est fermée, la soupape à vanne devrait être forcée au siège de valve par la force externe pour assurer le cachetage de la surface d'étanchéité. Ce type de valve sera généralement installé verticalement dans la canalisation.

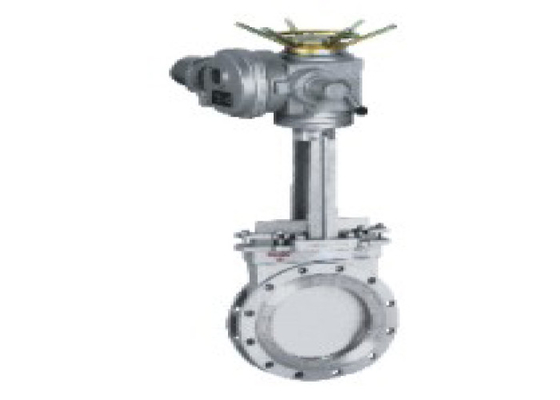

Entraînement du mode de la soupape à vanne de couteau : manuel, pignon, pignon conique électrique, pneumatique, hydraulique, contrôle, hydraulique électrique et pneumatique. Forme de soupape à vanne de couteau : tige en hausse et tige non en hausse. Matériel de soupape à vanne de couteau : fonte, acier moulé, acier au carbone, acier inoxydable, doublure de fluor, etc.

Joint de soupape à vanne de couteau : joint dur, joint mou, joint à simple face, joint double face et d'autres matériaux.

Avec les avantages du petit volume, de la petite installation et du démontage de résistance d'écoulement, légers, faciles, la soupape à vanne ultra-mince de couteau résout complètement les problèmes difficiles de la grande résistance d'écoulement, installation lourde et difficile et la grande surface couverte de la soupape à vanne ordinaire, soupape à vanne plate, robinet à tournant sphérique, la soupape d'arrêt, la vanne de régulation et la vanne papillon. Après l'émergence de la soupape à vanne de couteau, un grand nombre de soupapes de détente générales et vannes de régulation ont été remplacées. La plus grande consommation du monde des soupapes à vanne de couteau est les Etats-Unis et le Japon

Utilisation :

Cette valve est largement appliquée aux canalisations telles que l'approvisionnement en eau et le drainage, la construction, le pétrole, le gaz chemicalindustry, de charbon (gaz naturel), la nourriture, la médecine, la centrale, la centrale nucléaire et le but urbain etcfor de décharge de pollution d'ajuster ou de couper l'écoulement contient le divers milieu, tel que le granule épais, le liquide collant et la contamination de flottement etc.

Structure

Dimensions

Instructions d'installation et d'opération

1. Avant que l'installation de la soupape à vanne de couteau, vérifient on permet à la la cavité de valve et la surface d'étanchéité, et aucune saleté ou sable d'adhérer ;

2. Des boulons à toutes les pièces se reliantes seront serrés également ;

3. Vérifiez que les pièces de emballage sont exigées pour être comprimées pour assurer l'étanchéité de l'emballage et l'ouverture flexible de la RAM ;

4. Avant d'installer la valve, l'utilisateur doit vérifier le modèle de valve, taille de connexion et prêter l'attention au sens d'écoulement moyen pour assurer la compatibilité avec les conditions de valve ;

5. En installant la valve, l'utilisateur doit réserver l'espace nécessaire pour l'entraînement de valve ;

6. Le câblage du dispositif d'entraînement doit être effectué selon le schéma de circuit ;

7. La soupape à vanne de couteau doit être maintenue régulièrement. On ne lui permet pas de se heurter et serrer à volonté, pour pour ne pas affecter le cachetage.

Maintenez

1. La roue de main, la poignée et le mécanisme de transmission ne sont pas permis d'être employés pour le levage, et la collision est strictement interdite.

2. De doubles soupapes à vanne seront installées verticalement (c.-à-d. la tige de valve est dans la position verticale et le volant de commande est au dessus).

3. La soupape à vanne avec le clapet de dérivation ouvrira le clapet de dérivation avant l'ouverture (pour équilibrer la différence de pression à l'admission et au débouché et réduire la force s'ouvrante).

4. La soupape à vanne avec le mécanisme de transmission sera installée selon les dispositions du manuel d'exploitation de produit.

5. Si la valve est fréquemment ouverte et fermée, lubrifiez-la au moins une fois par mois
