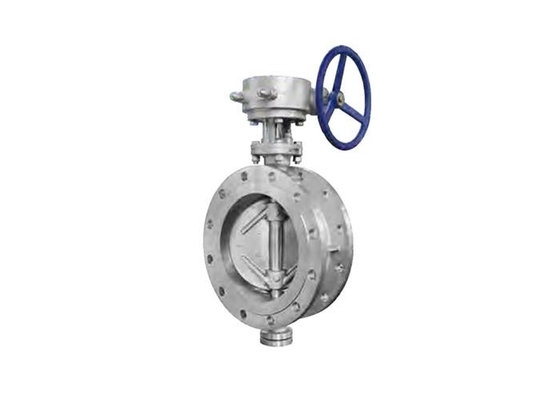

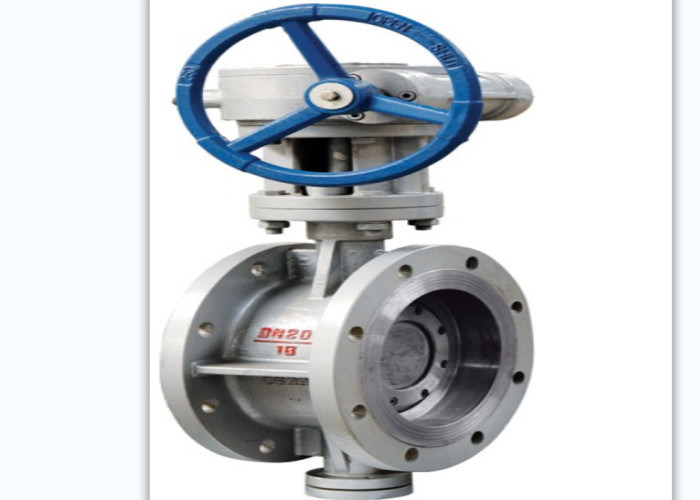

| Nom de produit: | Vanne papillon à flasque | Taille: | DN50-DN1200 |
|---|---|---|---|
| Pression: | 10k/20k | Matériel: | Wcb d'acier au carbone |
| Milieu: | Vapeur d'huile de l'eau | Connexion: | Extrémités de bride |
| Couleur: | La demande du client | Type: | Noyau excentrique triple |
| la température: | -29℃ à 425℃ | ||
| Surligner: | vanne papillon de l'acier au carbone 10K,vanne papillon de l'acier au carbone 20K,Vanne papillon d'excentrique de l'eau trois |
||
La vanne papillon a les avantages de la structure simple, du petit volume et du poids léger. Elle se compose seulement de quelques pièces. D'ailleurs, elle peut être ouverte et clôturée rapidement de 90° tournant, qui est simple pour utiliser. En même temps, la valve a de bonnes caractéristiques de commande fluide. Le plat de papillon de la vanne papillon est installé dans la direction de diamètre de la canalisation. Dans le canal cylindrique du corps de vanne papillon, le plat de papillon en forme de disque tourne autour de l'axe avec un angle de rotation de 0 ° | 90°. Quand il tourne jusqu'à 90°, la valve est entièrement ouverte. Quand la vanne papillon de bride est en position d'ouverture entièrement, l'épaisseur du plat de papillon est la seule résistance quand le milieu traverse le corps de valve. Par conséquent, la chute de pression produite par la valve est très petite, ainsi elle a de bonnes caractéristiques de contrôle de flux
Utilisation : Cette valve a été très utilisée dans les domaines du pétrole, de l'industrie légère, de l'expédition, de la puissance, fournissant et vidangeant l'industrie de l'eau, etc. pharmary. Il agents tous d'écoulement du gaz corrosif et uncorrosive, liquide, seme-liquide. Il peut adhust et a découpé le fluide.
| nom de partie | corps | bague d'étoupage | Tige | disque |
| matériel | WCB | 2Cr13 | 2Cr13 | WCB |
| Extrémité de bride | JIS B 2212 |
| Face à face | JIS B 2002-1987 |
| TYPE | DN | taille (㎜) | |||||||
| L | H | H1 | A1 | B1 | D | D1 | Z×Φd | ||
| D343H-16C | 50 | 108 | 112 | 350 | 180 | 200 | 155 | 120 | 4×Φ19 |
| 65 | 112 | 115 | 370 | 180 | 200 | 175 | 140 | 8×Φ19 | |
| 80 | 114 | 120 | 380 | 180 | 200 | 185 | 150 | 8×Φ19 | |
| 100 | 127 | 138 | 420 | 180 | 200 | 210 | 175 | 8×Φ19 | |
| 125 | 140 | 164 | 460 | 180 | 200 | 250 | 210 | 8×Φ23 | |
| 150 | 140 | 175 | 555 | 270 | 280 | 280 | 240 | 8×Φ23 | |
| 200 | 152 | 208 | 605 | 270 | 280 | 330 | 290 | 12×Φ23 | |
| 250 | 165 | 243 | 680 | 270 | 280 | 400 | 355 | 12×Φ25 | |
| 300 | 178 | 283 | 800 | 380 | 420 | 445 | 400 | 12×Φ25 | |
| 350 | 190 | 310 | 835 | 380 | 420 | 490 | 445 | 16×Φ25 | |
| 400 | 216 | 340 | 915 | 450 | 470 | 560 | 410 | 16×Φ27 | |
| 450 | 222 | 380 | 960 | 450 | 470 | 620 | 465 | 20×Φ27 | |
| 500 | 229 | 410 | 1020 | 480 | 490 | 675 | 620 | 20×Φ27 | |
| 600 | 267 | 470 | 1225 | 640 | 660 | 795 | 730 | 24×Φ33 | |
| 700 | 292 | 550 | 1355 | 640 | 660 | 905 | 840 | 24×Φ33 | |
| 800 | 318 | 640 | 1470 | 640 | 660 | 1020 | 950 | 28×Φ33 | |
| 900 | 330 | 710 | 1545 | 850 | 900 | 1120 | 1050 | 28×Φ33 | |
| 1000 | 410 | 770 | 1795 | 850 | 900 | 1235 | 1160 | 28×Φ39 | |
| 1200 | 470 | 890 | 1965 | 850 | 900 | 1465 | 1380 | 32×Φ39 | |
1. La valve sera stockée dans un entrepôt sec et en plein air pas stockée.
2. Pour l'entreposage à long terme, on le maintiendra régulièrement.
3. La valve est installée sur la canalisation horizontale ou verticale, mais il sera facile de s'ouvrir et se fermer.
4. L'essai de pression sera effectué avant installation, et l'installation peut être effectuée seulement après répondre aux exigences.
5. Nettoyez la cavité intérieure des tuyaux et des valves avant installation.
6. La valve ne sera pas sujette à la force externe importante après installation.
7. Pendant l'installation, le sens d'écoulement moyen sera compatible à la direction de flèche du corps de valve.
8. Les conditions de fonctionnement répondront aux impératifs techniques dans la spécification de performances.
