Détails sur le produit:
Conditions de paiement et expédition:
|

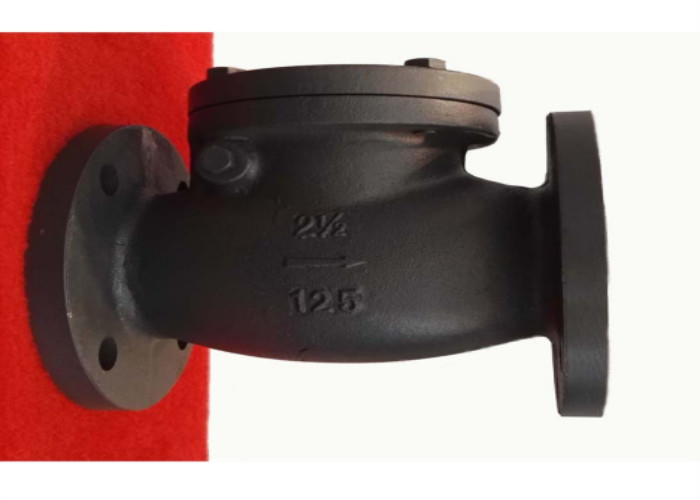

| Nom de produit: | Clapet anti-retour d'oscillation | Couleur: | La demande du client, noire/grise |
|---|---|---|---|
| Norme: | Api | Matériel de corps: | Fonte grise |
| Connexion: | Extrémités de bride, rf | Milieu: | Gaz de pétrole de l'eau |
| Structure: | Oscillation | La température des médias: | La température moyenne |
| Surligner: | clapet anti-retour à flasque par 2 d'oscillation,clapet anti-retour à flasque par canalisation d'oscillation,le clapet anti-retour de l'oscillation 2 a bridé |
||
Principe d'action
La valve se compose de corps de valve, de couverture de valve, de disque de valve, de balancier et d'autres pièces. Le disque de valve peut automatiquement empêcher le refoulement liquide. Le disque de valve de la valve est ouvert sous l'action de la pression du liquide, et les écoulements de fluide du côté d'admission au côté de débouché. Quand la pression d'admission est inférieure à la pression de débouché, le disque de valve se ferme automatiquement sous l'action de la différence de pression du liquide, de sa propre gravité et d'autres facteurs pour empêcher le milieu de retourner.
mesure se reliante
| taille | L | φ2 | φ1 | φ | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 50,8 | 4-Ф19 | 102 |
| 2,5" | 216 | 177,8 | 139,7 | 63,5 | 4-Ф19 | 113 |
| 3" | 241 | 190 | 152,4 | 76,2 | 4-Ф19 | 118 |
| 4" | 292 | 228,6 | 190,5 | 101,6 | 8-Ф19 | 138 |
| 5" | 330 | 254 | 215,9 | 127 | 8-Ф22.2 | 155 |
| 6" | 356 | 279,4 | 241,3 | 152,4 | 8-Ф22.2 | 167 |
| 8" | 495 | 342,9 | 298,5 | 203,2 | 8-Ф22.2 | 200,3 |
| 10" | 622 | 406,4 | 361,95 | 254 | 12-Ф25 | 252,5 |
| 12" | 399 | 482,6 | 431,8 | 304,8 | 12-Ф25 | 297,5 |
| Matériel de corps | HT200 |
| Joint circulaire | ZHMn58-2-2 |
| Disque | HT200 |
| garniture | graphite 08+Flexible |
| Tige | HT200 |
| Capot | HT200 |
instructions 1. de 1.Storage, d'installation et d'utilisation. La valve sera stockée dans un entrepôt sec, et des préparations antipoussière et imperméables seront faites. Il est strictement interdit pour stocker en plein air.
2. Pour l'entreposage à long terme, on le maintiendra régulièrement.
3. Avant installation, vérifiez si le modèle et les spécifications de la valve examinée par pression sont cohérents, nettoyez l'intérieur et l'extérieur de la valve, vérifient si la valve tourne avec souplesse et si la surface d'étanchéité est endommagée. Après confirmation, l'installation peut être effectuée.
4. La canalisation ou l'équipement sur lesquels la valve est installée sera rincée ou nettoyée d'abord pour enlever le pétrole, les scories de soudure et d'autres articles divers dans la canalisation ou l'équipement pour éviter de rayer la surface d'étanchéité de valve.
5. Quand manuellement le chargement et le déchargement de la valve, il est interdit pour la jeter.
6. La valve est habituellement installée sur la canalisation horizontale, et ne peut pas être installée sur la canalisation verticale. Notez que le sens d'écoulement moyen est compatible à la direction de flèche sur le corps de valve.
7. L'essai de pression sera effectué avant installation, et l'installation peut seulement être effectuée si elle répond aux exigences.
8. Le produit ne sera pas soumis à la force externe importante après installation.
9. Les conditions de fonctionnement seront compatibles aux conditions dans les spécifications de performances.
