Détails sur le produit:
Conditions de paiement et expédition:
|

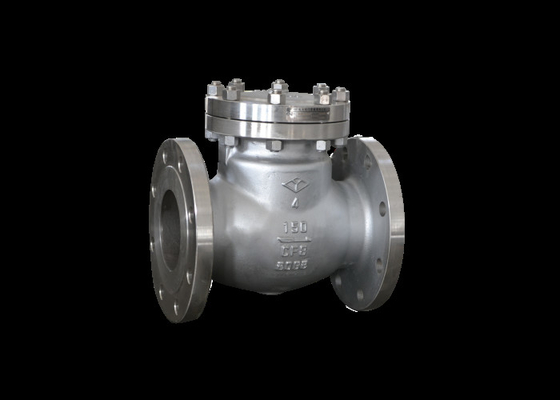

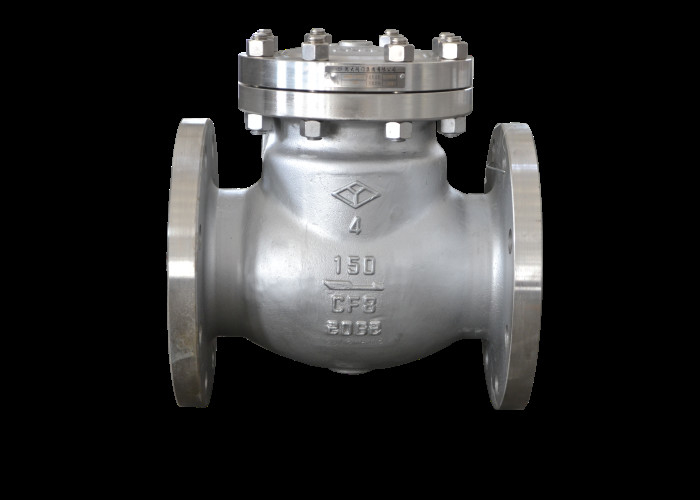

| Nom de produit: | Clapet anti-retour d'oscillation | Couleur: | La demande du client |
|---|---|---|---|
| Médias: | l'eau, huile, vapeur | Matériel de corps: | Acier inoxydable |
| Connexion: | Extrémités de bride, rf | La température fonctionnante: | -29℃~425℃ |
| Type: | Oscillation | Pression: | 150LB |
| Surligner: | le clapet anti-retour d'oscillation de la pression 150lb a bridé,le clapet anti-retour d'oscillation d'acier inoxydable a bridé,la pression 150lb a bridé le clapet anti-retour d'oscillation |
||
Cette valve est seulement utilisée pour empêcher l'inversion d'écoulement du milieu sur de diverses canalisations ou équipement et pour ouvrir et clôturer une manière.
| taille | L | D | D1 | D2 | FB | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2,5" | 216 | 177,8 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 152,5 |
| 3" | 241 | 190 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4" | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5" | 330 | 254 | 215,9 | 185,7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6" | 356 | 279,4 | 241,3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8" | 495 | 342,9 | 298,5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Extrémité de bride | NORME ANSI B 16,5 |
| Face à face | ASME B 16,1 |
| Conception et fabrication | ASME B 16,34 |
| Pression nominale | 150 LIVRES |
| essai d'enfer (l'eau) | MPA 3,0 |
| Essai de phoque (l'eau) | MPA 2,2 |
| La température appropriée | ℃ du ≤ 150 de la température |
| Pression appropriée | pression < 150LB=""> |
| Milieu approprié | Liquides corrosifs de l'eau, de vapeur, de pétrole et d'acide nitrique |
instructions 1. de 1.Storage, d'installation et d'utilisation. La valve sera stockée dans un entrepôt sec, et des préparations antipoussière et imperméables seront faites. Il est strictement interdit pour stocker en plein air.
2. Pour l'entreposage à long terme, on le maintiendra régulièrement.
3. Avant installation, vérifiez si le modèle et les spécifications de la valve examinée par pression sont cohérents, nettoyez l'intérieur et l'extérieur de la valve, vérifient si la valve tourne avec souplesse et si la surface d'étanchéité est endommagée. Après confirmation, l'installation peut être effectuée.
4. La canalisation ou l'équipement sur lesquels la valve est installée sera rincée ou nettoyée d'abord pour enlever le pétrole, les scories de soudure et d'autres articles divers dans la canalisation ou l'équipement pour éviter de rayer la surface d'étanchéité de valve.
5. Quand manuellement le chargement et le déchargement de la valve, il est interdit pour la jeter.
6. La valve est habituellement installée sur la canalisation horizontale, et ne peut pas être installée sur la canalisation verticale. Notez que le sens d'écoulement moyen est compatible à la direction de flèche sur le corps de valve.
7. L'essai de pression sera effectué avant installation, et l'installation peut seulement être effectuée si elle répond aux exigences.
8. Le produit ne sera pas soumis à la force externe importante après installation.
9. Les conditions de fonctionnement seront compatibles aux conditions dans les spécifications de performances.
