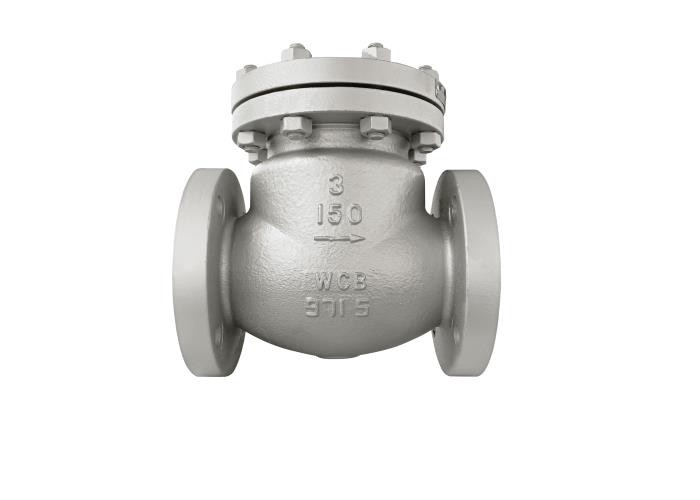

| Nom de produit: | Clapet anti-retour d'oscillation | Couleur: | La demande du client, gris |
|---|---|---|---|
| Norme: | Api | Matériel de corps: | Acier au carbone |
| Connexion: | Extrémités de bride, rf | Taille: | DN50-300 |
| Pression: | Pression moyenne, Class150LB~Class2500LB | La température des médias: | La température moyenne, haute température |
| Surligner: | l'acier de fonte a bridé le clapet anti-retour d'oscillation,clapet anti-retour à flasque 3 par pouces d'oscillation,le clapet anti-retour d'oscillation de 3 pouces a bridé |
||
La valve se compose de corps de valve, de couverture de valve, de disque de valve, de balancier et d'autres pièces. Le disque de valve peut automatiquement empêcher le refoulement liquide. Le disque de valve de la valve est ouvert sous l'action de la pression du liquide, et les écoulements de fluide du côté d'admission au côté de débouché. Quand la pression d'admission est inférieure à la pression de débouché, le disque de valve se ferme automatiquement sous l'action de la différence de pression du liquide, de sa propre gravité et d'autres facteurs pour empêcher le milieu de retourner.
| taille | L | D | D1 | D2 | FB | Z-Фd | H |
| 2" | 203 | 150 | 120,7 | 92,1 | 17.5-2 | 4-Ф19 | 150 |
| 2,5" | 216 | 180 | 139,7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152,4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190,5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241,3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323,8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431,8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| nom de partie | matériel de partie |
| corps, capot, parenthèse, balancier | ASTM A216 WCB |
| Goupille cylindrique | ASTM A276 410 |
| Disque | ASTM A105/ASTM A216 WCB |
| Défauts possibles | Cause d'échec | Méthode d'élimination |
| Fuite de surface d'étanchéité de bride |
1. Des boulons ne sont pas serrés. 2. La garniture est cassée ou défaillante. |
1. Serrez les boulons également et symétriquement. 2. Remplacez la garniture. |
| Fuite de surface d'étanchéité |
1. La saleté et d'autres sujets sont mélangés entre les surfaces d'étanchéité. 2. La surface d'étanchéité est endommagée. |
1 propre la surface d'étanchéité. 2. Équilibrez la surface d'étanchéité ou remplacez les pièces. |
Conception et fabrication : Clapets anti-retour de bride, de crochet, de soudage bout à bout et de soudage bout à bout d'api 594-2017
·Longueur de structure : Clapets anti-retour de bride, de crochet, de soudage bout à bout et de soudage bout à bout d'api 594-2017
·Extrémité se reliante : Longueur de structure de valve d'ASME b16.5-2017
·Inspection et essai : Inspection d'api 598-2016 et essai des valves
·Estimation de la température de pression : ASME B16.34 a bridé les valves filetées et soudées
