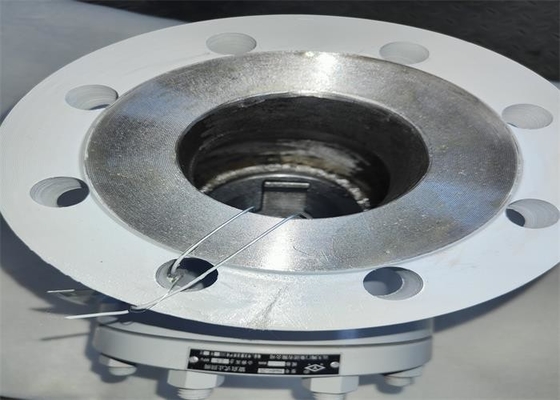

| Nom de produit: | Clapet anti-retour à flasque d'oscillation | MÉDIAS: | L'eau, vapeur |
|---|---|---|---|
| Puissance: | Non | Couleur: | La demande du client, |
| Matériel de corps: | Acier au carbone | Connexion: | Extrémités de bride, rf |
| Température de fonctionnement: | -20- 180°c | Type: | Vérifiez, oscillation |
| Surligner: | le clapet anti-retour standard d'oscillation de la Corée a bridé,le clapet anti-retour d'oscillation de 50mm a bridé,l'acier au carbone a bridé le clapet anti-retour d'oscillation |
||
Cette valve est seulement utilisée pour empêcher l'inversion d'écoulement du milieu sur de diverses canalisations ou équipement et pour s'ouvrir et se fermer dans une direction.
- Conception et fabrication : Valve à flasque d'acier de fonte de KS B 2361
·Longueur de structure : Valve à flasque d'acier de fonte de KS B 2361
·Extrémité se reliante : Valve à flasque d'acier de fonte de KS B 2361
·Inspection et essai : Règles générales de KS b2304 pour l'inspection de valve
| Type |
Taille |
|||||||
| L | D | D1 | D2 | FB | Z-Фd | H | ||
| H44H-16C | 50 | 203 | 155 | 120 | 96 | 16-2 | 4-Ф19 | 160 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Ф19 | 175 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Ф19 | 190 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Ф19 | 215 | |
| 125 | 330 | 250 | 210 | 182 | 20-2 | 8-Ф23 | 240 | |
| 150 | 356 | 280 | 240 | 212 | 22-2 | 8-Ф23 | 255 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Ф23 | 295 | |
| 250 | 622 | 400 | 355 | 324 | 24-2 | 12-Ф25 | 340 | |
| 300 | 698 | 445 | 400 | 368 | 24-3 | 16-Ф25 | 390 | |
1. Cette valve est bride reliée selon la norme de KS B 2361.

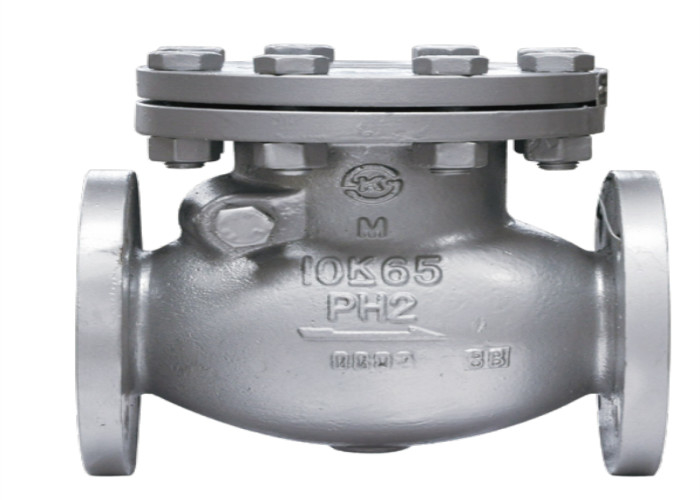

2. Cette valve se compose de corps de valve, couverture de valve, disque de valve, balancier et axe de balancier et d'autres pièces. Le disque de valve peut automatiquement empêcher le refoulement liquide. Le disque de valve de cette valve est ouvert sous l'action de la pression du liquide, et les écoulements de fluide du côté d'admission au côté de débouché. Quand la pression d'admission est inférieure à la pression de débouché, le disque de valve se ferme automatiquement sous l'action de la différence de pression du liquide, de sa propre gravité et d'autres facteurs pour empêcher le refoulement moyen.
1. La valve sera placée dans un entrepôt sec et en plein air pas stockée.
2. S'il est stocké pendant longtemps, il devrait maintenir régulièrement.
3. Les conditions de travail répondront aux exigences des spécifications de performances.
4. L'essai de pression sera effectué avant installation, et l'installation peut être effectuée seulement après qu'elle répond aux exigences.
5. Nettoyez la cavité intérieure des tuyaux et des valves avant installation.
6. Après installation, le produit ne devrait pas être soumis aux forces externes importantes.
7. La valve est habituellement installée sur la canalisation horizontale, mais elle peut également être installée sur la canalisation verticale ou la canalisation inclinée. Notez que le sens d'écoulement moyen est compatible à la direction de flèche sur le corps de valve.
