Détails sur le produit:
Conditions de paiement et expédition:
|

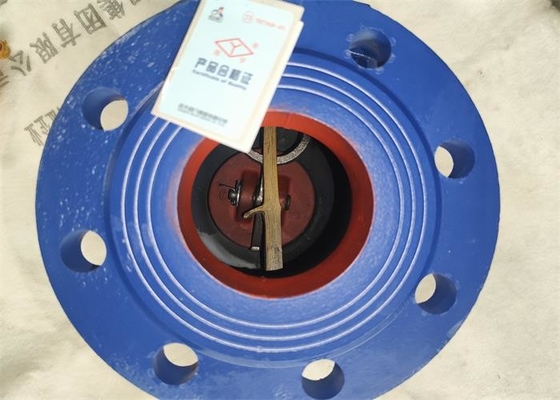

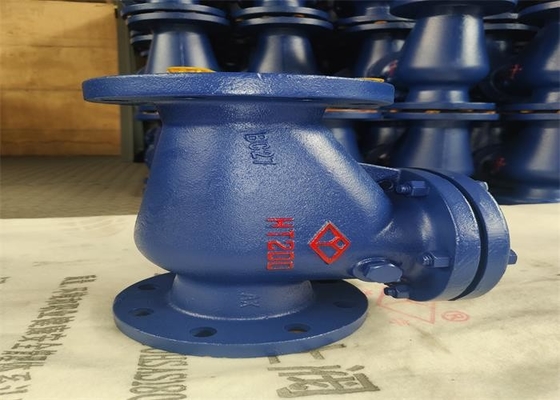

| Nom de produit: | Clapet anti-retour à flasque d'oscillation | Taille gauche: | DN50~DN500 |
|---|---|---|---|
| Pression: | 1,6 MPA | Puissance: | Non |
| Matériel: | Fer ; Fer malléable | Structure: | Vérifiez, oscillation |
| MÉDIAS: | L'eau | Couleur: | La demande du client, bleue |
| Surligner: | clapet anti-retour de la bride dn500,les tuyaux verticaux brident le clapet anti-retour,clapet anti-retour à flasque standard d'oscillation de gigaoctet |
||
Le but de cette valve est d'empêcher le milieu sur toutes sortes de canalisations ou équipement du contre-courant, et il est employé pour s'ouvrir et se fermer à sens unique
1. Cette valve est conforme un clapet anti-retour relié par bride d'oscillation de fer à la norme de gb/t 13932.
2. Cette valve se compose de corps de valve, couverture de valve, disque de valve, balancier et axe de balancier et d'autres pièces. Cette valve peut automatiquement empêcher le refoulement liquide. Le disque de valve de cette valve est ouvert sous l'action de la pression du liquide, et les écoulements de fluide du côté d'admission au côté de débouché. Quand la pression d'admission est inférieure à la pression de débouché, le disque de valve se ferme automatiquement sous l'action de la différence de pression du liquide, de sa propre gravité et d'autres facteurs pour empêcher le refoulement moyen.
| Type | Nominal | taille (millimètres) | ||||||
| DN | L | H | D | D1 | D2 | FB | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| Nom de partie | matériel |
| Corps, capot, disque | QT450-10/HT200 |
| Tige | QT450-10 |
| axe | 35, acier inoxydable |
| emballage | XB300 |
| axe de goupille | 35, acier inoxydable |
| boulon, écrou | 25/35 |
