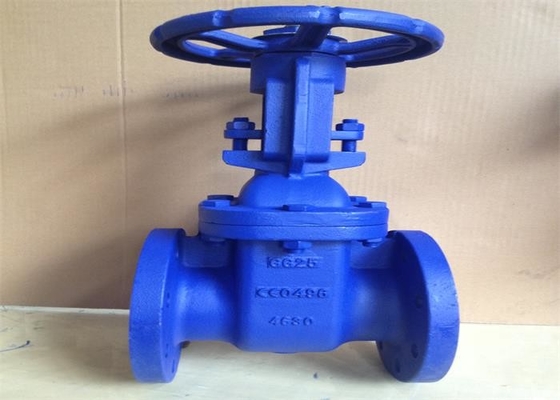

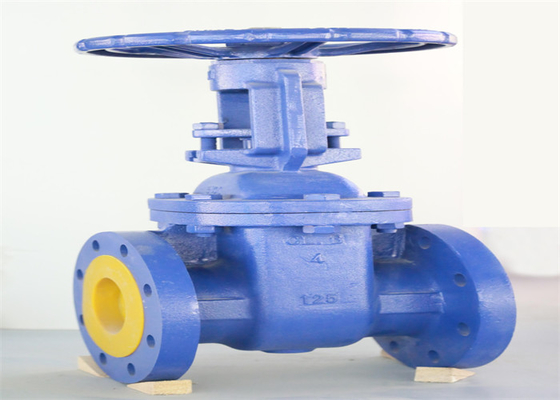

| Nom de produit: | Soupape à vanne à flasque | Couleur: | La demande du client, bleue |
|---|---|---|---|
| Norme de conception: | EN 1171 DES BS | Type: | os& ; y, tige en hausse |
| Milieu: | huile de l'eau | Connexion: | Extrémités de bride |
| Taille: | DN50-300 | Matériel: | Fer malléable ; Fonte |
| Pression: | Pression moyenne | La température des médias: | La température moyenne |
| Surligner: | soupape à vanne standard des BS avec la bride,soupape à vanne dn80 avec la bride,la soupape à vanne dn80 a bridé |
||
La valve peut être utilisée pour s'ouvrir et se fermer sur les canalisations et l'équipement avec le milieu non corrosif, et généralement elle n'est pas employée pour l'étranglement.
Le principal organisme est fait de fonte grise, et la température applicable pour le cachetage de cuivre est le ℃ -10 | ℃ 200 ; Milieu applicable : l'eau et vapeur.
La température applicable du joint de fer est le ℃ -10 | ℃ 100 ; Milieu applicable : huile générale.
1. forme simple, bon manufacturability, grand choix d'application et installation facile.
2. la structure est raisonnable et compacte, le volume est petit, et le morceau fermant (RAM) adopte la structure de cale, qui peut automatiquement compenser la déformation du corps de valve provoqué par la charge ou la température anormale lors du fonctionnement, et le cachetage est sûr et fiable.
3. le milieu peut entrer dans n'importe quelle direction des deux côtés de la soupape à vanne pour réaliser le but de la connexion ou de la séparation.
1. la valve est bride reliée ;
2. la valve se compose de corps de valve, de capot, de porte, de tige de valve, de roue de main et d'autres pièces. En tournant la roue de main,
Les hausses ou les chutes de tige de valve, de ce fait conduisant la RAM pour se lever ou tomber, faisant une perpendiculaire linéaire de déplacement au fluide,
Pour réaliser le but de s'ouvrir et de se fermer.
| Échec possible | Cause d'échec | Méthode d'élimination |
| Fuite de surface d'étanchéité | 1. la saleté et d'autres objets sont mélangés entre les surfaces d'étanchéité. | 1 nettoient la saleté sur la surface d'étanchéité. |
| 2. la surface d'étanchéité est endommagée. | 2. corrigez la surface d'étanchéité encore. | |
| Fuite de emballage | 1. la couverture de emballage n'est pas rendue compacte. | 1. serrez les écrous également pour comprimer l'emballage. |
| 2. emballage insuffisant. | 2. ajoutez le remplisseur. | |
| 3. échec de emballage. | 3. remplacez par le nouvel emballage. | |
| Fuite de surface d'étanchéité de connexion de bride | 1. des boulons de bride ne sont pas serrés ou l'étanchéité est inégale | 1. serrez les boulons également et symétriquement. |
| 2. la surface d'étanchéité de connexion est endommagée | 2. tournez la surface d'étanchéité de bride. |
| DN (millimètre) | DN | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
