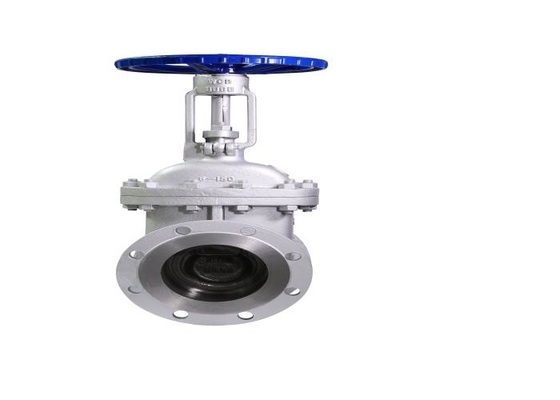

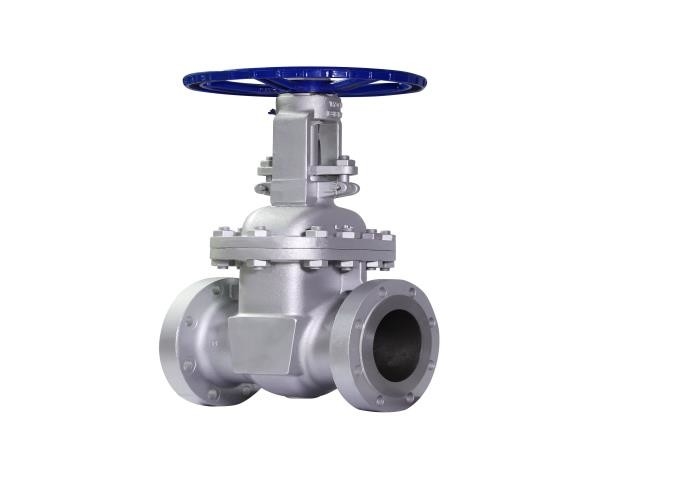

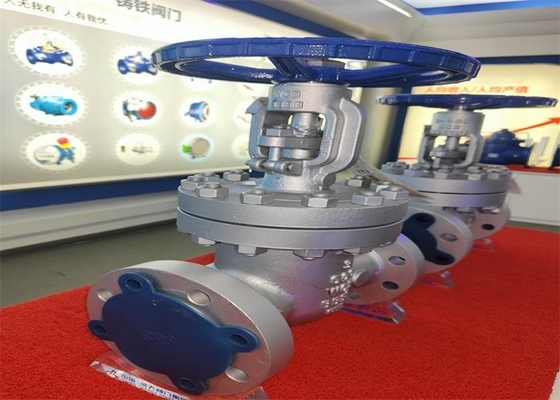

La pression DN50-DN600 d'API Cast Steel Rinsing Stem 150LB a bridé soupape à vanne

Structure et principe d'action

1. la valve est bride reliée ;
2. la valve se compose de corps de valve, de capot, de porte, de tige de valve, de roue de main et d'autres pièces. En tournant la roue de main,
Les hausses ou les chutes de tige de valve, de ce fait conduisant la RAM pour se lever ou tomber, faisant une perpendiculaire linéaire de déplacement au fluide,
Pour réaliser le but de s'ouvrir et de se fermer.

Caractéristiques de valve

①On lui permet d'enlever la roue de main quand la valve est en position grand ouverte ;
②Le remplisseur peut être remplacé par différents matériaux et structures selon les besoins de client ;
③La garniture moyenne adopte la garniture ondulée en métal, qui a une meilleure représentation de scellage et une plus longue durée de vie, et peut être démontée et employée à plusieurs reprises ;
④Le rail de guide intégral à l'intérieur du corps de valve peut s'assurer que les restes de RAM ont centré à n'importe quelle position en s'ouvrant et en se fermant
⑤La force de connexion entre la tige de valve et la RAM dépasse la force du fil de tige de valve ;
⑥L'anti de soufflage tige de valve est conçue avec une surface d'étanchéité supérieure conique, qui est proche de la couverture de valve quand la valve est entièrement ouverte ;
⑦La porte élastique de cale peut compenser la déformation extérieure de l'anneau de siège et la déformation du corps de valve provoqué par effort de canalisation ;
L'anneau de siège de valve est installé par la soudure de joint, qui peut souder des surfaces d'étanchéité de différents matériaux selon les besoins des clients.

Précautions dans le stockage, l'installation et l'utilisation

1. la valve sera stockée dans un entrepôt sec et en plein air pas stockée.
2. pour l'entreposage à long terme, il devrait maintenir régulièrement.
3. la valve peut être installée sur n'importe quelle canalisation.
4. l'essai de pression sera effectué avant installation, et l'installation peut être effectuée seulement après qu'elle répond aux exigences.
5. nettoyez la cavité de tuyau et de valve avant installation.
6. la roue de main ne sera pas utilisée pour le levage.
7. le produit ne sera pas soumis à la force externe importante après installation.
8. les conditions de fonctionnement seront compatibles aux conditions dans la spécification de performances.
9. faites tourner la roue de main dans le sens horaire pour se fermer, et vice versa pour s'ouvrir.
