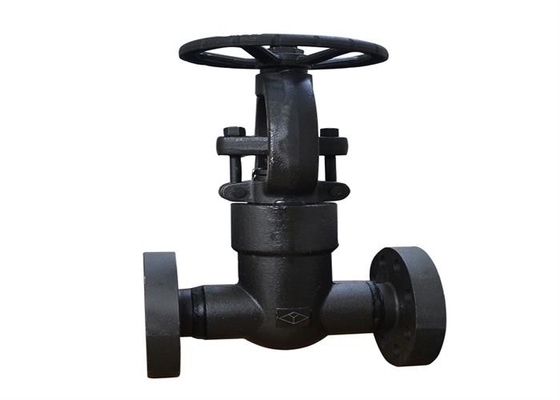

Nom de produit: | Soupape à vanne à flasque | Taille: | 1/2 " ~2" |
---|---|---|---|
Type: | os& ; y, tige en hausse | Milieu: | Gaz de pétrole de l'eau |
matériel de corps: | acier au carbone | Couleur: | La demande du client |
Connexion: | Extrémités de bride | Pression: | Haute pression |
Surligner: | a105 a forgé la soupape à vanne à flasque en acier,l'huile a forgé la soupape à vanne à flasque en acier,la soupape à vanne dn150 a bridé |
La soupape à vanne en acier forgée se rapporte à la soupape à vanne dont la pression soutenant le corps de valve et capot sont forgé. La direction de mouvement de s'ouvrir et des pièces fermantes de la soupape à vanne en acier forgée est perpendiculaire à la direction liquide. La soupape à vanne en acier forgée peut seulement être entièrement ouverte et fermée, et ne peut pas être ajustée ou étranglée ; Cette série de valves est principalement utilisée dans le pétrole, l'industrie chimique, la centrale et d'autres industries pour découper ou relier la canalisation et pour maintenir le fonctionnement normal du système.
Fermeture de valve : tournez la roue de main ou tout autre dispositif d'entraînement dans le sens horaire, et l'écrou de tige de valve conduit la tige de valve vers le bas pour fermer la valve.
Ouverture de valve : tournez la roue de main ou tout autre dispositif d'entraînement dans le sens contraire des aiguilles d'une montre, et l'écrou de tige de valve conduit la tige de valve vers le haut pour ouvrir la valve.

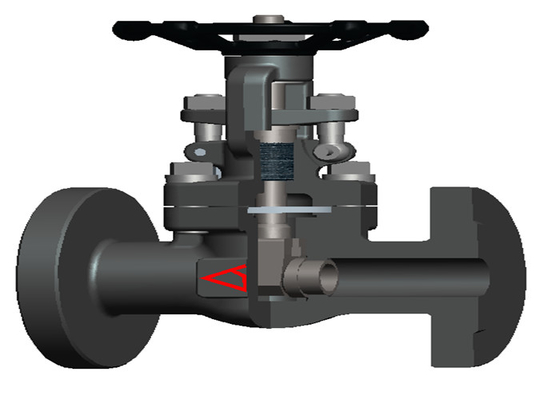

1. le joint de tige de valve est réalisé par la double conception de joint de l'emballage + joint supérieur.
2 la tige de valve et la RAM sont reliés dans une structure de « t », il est facile installer que. En outre, la tête de la tige de valve est conçue pour être sphérique, de sorte que quand la valve est fermée, la tige de valve et la RAM sont en contact de point, avec une fonction d'auto-centrage.
3 le corps de valve adopte la structure de fente pour réaliser les conseils de course de RAM, et le frottement entre la RAM et la bague d'étoupage de siège de valve est réduit pendant s'ouvrir et le processus fermant.
4 le corps de valve et le capot seront reliés par le tenon et la surface de cannelure, qui peuvent réduire la déformation d'extension et de surpression de la garniture enroulée en spirale en métal sous la charge initiale.
5 le siège de valve adopte la structure d'expansion pour assurer l'ajustement compact et efficace.
6 le joint mobile est reliés par des boulons, des écrous et des goupilles. Il a les avantages de l'installation commode, de la structure simple, de la stabilité forte et de la longue durée de vie.

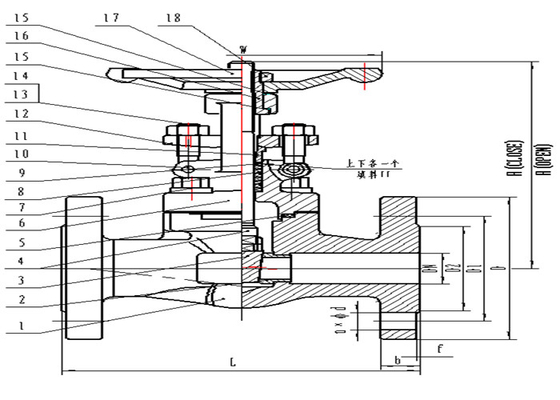

Non. | Nom | Matériel | ||||||||
1 | Corps | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
2 | Seat | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
3 | Disque | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
4 | Tige | 1Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | ||||
5 | garniture | graphite de 201+Flexible graphite/304+Flexible | ||||||||
6 | Capot | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
7 | boulon | A193 B7 | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
8 | emballage | Graphite flexible | ||||||||
9 | emballage | Emballage de fil d'acier (graphite 304+Flexible) | ||||||||
10 | goupille | 45 | ||||||||
11 | Glande d'emballage | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | |
12 | Plat de presse d'emballage | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
13 | Écrou | A194 2H | A194 2H | A194 2H | A194 2H | A194 8M | A194 8M | A194 8M | A194 8M | |
14 | boulon | A193 B7 | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
15 | cale | 65Mn | ||||||||
16 | Écrou de tige | 35/1Cr13 | ||||||||
17 | volant de commande | fonte malléable | ||||||||
18 | Contre-écrou | A194 2H | A194 8M |
Matériel de corps | A105N | A350 LF2 | A182 F11/F22 | A182 F304/F316 | A182 F304L | A182 F316L |
tempresture approprié (℃) | -29~425 | -46~345 | -29~538 | -29~538 | -29~425 | -29~450 |
milieu | L'eau, vapeur, pétrole, etc. | Basse température, eau, vapeur, produits pétroliers, gaz naturel, etc. | L'eau, vapeur, produits pétroliers, gaz naturel, etc. | L'eau, vapeur, produits pétroliers, gaz naturel, etc. |
Note : quand le milieu est inflammable et explosif, la température fonctionnante du réseau de pipe-lines doit être limitée.
DN15 ~DN50, dimensions de connexion du secteur PN16 et dimensions de frontière de soupape à vanne en acier forgée de bride | ||||||||||
DN | L | D | D1 | D2 | b | f | n-φd | H (FIN) | H (OUVERT) | W |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
50 | 250 | 165 | 125 | 102 | 18 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensions de connexion du secteur PN25 et dimensions de frontière de soupape à vanne en acier forgée de bride | ||||||||||
NPS | L | D | D1 | D2 | b | f | n-φd | H (FIN) | H (OUVERT) | W |
1/2 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 20 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensions de connexion du secteur PN40 et dimensions de frontière de soupape à vanne en acier forgée de bride | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FIN) | H (OUVERT) | W |
1/2 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 51 | 18 | 2 | 4 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 58 | 18 | 2 | 4 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 76 | 18 | 3 | 4 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 88 | 20 | 3 | 4 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensions de connexion du secteur PN63 et dimensions de frontière de soupape à vanne en acier forgée de bride | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FIN) | H (OUVERT) | W |
1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 180 | 135 | 102 | 88 | 26 | 3 | 4 | 4-22 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensions de connexion du secteur PN100 et dimensions de frontière de soupape à vanne en acier forgée de bride | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (FIN) | H (OUVERT) | W |
1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 195 | 145 | 102 | 88 | 30 | 3 | 4 | 4-26 | 244,5 | 286,5 | 180 |
