Détails sur le produit:
Conditions de paiement et expédition:
|

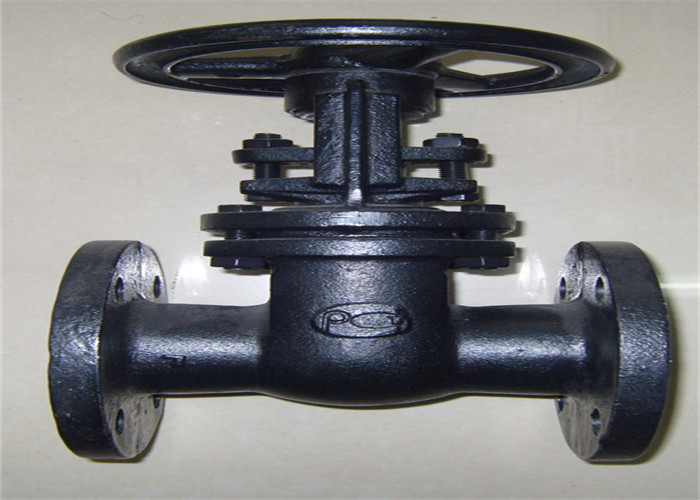

| nom de produit: | Soupape à vanne à flasque | Pression: | Pression moyenne |
|---|---|---|---|
| MÉDIAS: | L'eau, huile | Norme: | GOST |
| Matériel de corps: | fonte | Couleur: | Noir de la demande du client |
| Connexion: | Extrémités de bride | Taille: | DN50~DN400 |
| Type: | tige en hausse | La température des médias: | La température moyenne |
| Surligner: | la soupape à vanne de la norme GOST 4 a bridé,la soupape à vanne en laiton du siège 4 a bridé,la soupape à vanne dn200 a bridé |
||
La valve peut être utilisée pour s'ouvrir et se fermer sur les canalisations et l'équipement avec des médias non corrosifs, et généralement pas pour l'étranglement.
La valve tourne l'écrou de tige de valve en tournant la roue de main pour entreprendre la démarche de tige de valve en haut et en bas, afin de conduire la RAM pour se lever ou tomber et faire une perpendiculaire linéaire de déplacement au fluide pour réaliser le but de s'ouvrir et de se fermer.
1. Forme simple, bon processus de fabrication, grand choix d'application et installation facile.
2. La résistance liquide est petite. Le canal moyen à l'intérieur du corps de valve de la soupape à vanne est droit. Le milieu ne change pas son sens d'écoulement quand traverser la soupape à vanne, ainsi la résistance d'écoulement est petit.
3. Le milieu peut entrer dans n'importe quelle direction des deux côtés de la soupape à vanne, qui peut être reliée ou découpée
| DN | L | D | D1 | D2 | D3 | FB | Z-Φd | Hmin | Hmax | W |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238,6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862,5 | 1159,5 | 350 |
