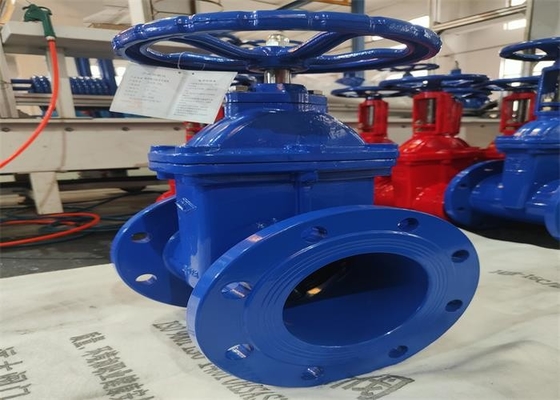

Détails sur le produit:
Conditions de paiement et expédition:
|
matériel de corps: | Fer malléable GGG45 | Couleur: | La demande du client, bleue |
---|---|---|---|
Connexion: | Extrémités de bride | Taille gauche: | DN50-DN600 |
Norme: | DIN, BS | Matériel de tige: | acier inoxydable 2Cr13 |
Matériel de disque: | GGG45+NBR | ||
Surligner: | 3inch a bridé soupape à vanne,1.6mpa a bridé soupape à vanne,soupape à vanne type de bride de 3 pouces |
La valve peut être utilisée pour s'ouvrir et se fermer sur les canalisations et l'équipement avec le ℃ que 80 non plus élevé moyen de la température.

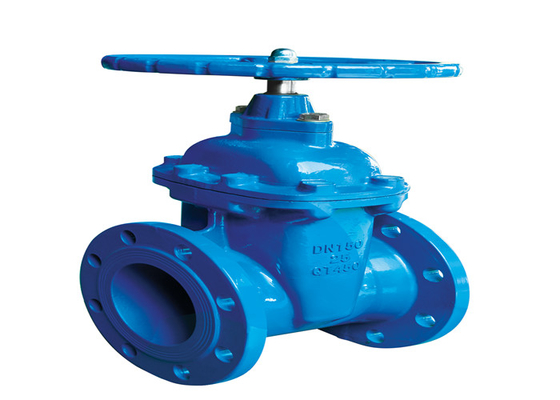

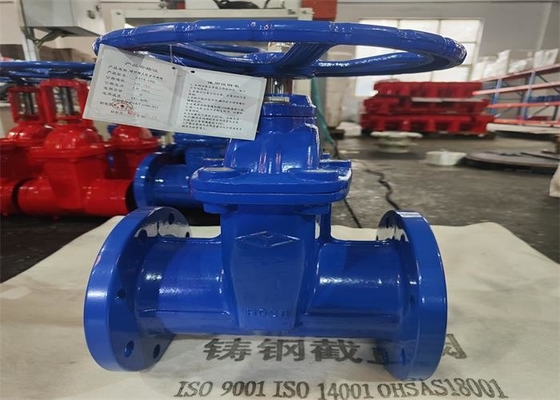

1. La valve est bride reliée et est conforme à la norme du gigaoctet/T 12232. La valve se compose de corps de valve, de capot, de porte, de tige de valve, etc.
2. La valve tourne la tige de valve en tournant la clé spéciale pour conduire la RAM en haut ou en bas, afin de réaliser le but de s'ouvrir et de se fermer. Le caoutchouc vulcanisé intégral du plat de valve bloque effectivement le contact entre le plat de valve et le milieu, et a l'excellente anti représentation de rouille. L'effet du cachetage peut être réalisé à l'aide de l'effet de compensation de la déformation micro produit par le caoutchouc quand la RAM est soumise à une contrainte.
1. Forme simple, technologie manufacturière légère et bonne, grand choix d'application et installation facile.
2. La structure est raisonnable et compacte, le volume est petit, et les pièces fermantes de masse (porte) adoptent la structure de cale, qui peut automatiquement compenser la déformation du corps de valve provoqué par la charge ou la température anormale lors du fonctionnement, et le cachetage est sûre et fiable.
3. Le milieu peut entrer dans n'importe quelle direction des deux côtés de la soupape à vanne, qui peut être reliée ou découpée.
4. L'ouverture et la fermeture est allégeant le travail. En s'ouvrant et en se fermant, la direction de mouvement de la RAM est perpendiculaire au sens d'écoulement moyen. Comparé à la soupape d'arrêt, s'ouvrir et se fermer de la soupape à vanne est allégeant le travail.
5. Il peut être employé pour que la décharge d'eaux d'égout empêche la porte de se rouiller.
L'élastique a posé le joint inter que des valves ne peuvent pas être utilisées en dehors de la portée recommandée par le fabricant. Tous les avertissements partiels suivants ne sont pas, mais aideront quelques sujets d'application.
1. La valve élastique de joint de siège ne sera pas installée sur la canalisation dont la pression d'utilisation est plus grande que la pression nominale.
2. La valve élastique de joint de siège ne sera pas utilisée sur la canalisation craintive à moins qu'elle soit particulièrement recommandée ou démontrée par le fabricant.
3. Des soupapes à vanne posées résilientes ne devraient pas être exposées aux températures de congélation.
4. Afin d'empêcher des dommages d'opération, on lui recommande que le couple d'opération de DN40~ DN100 ne devrait pas être plus grand que 270N.m. DN125 | DN300 pas plus de 400 N.m. DN350 | DN600 pas plus de 500N.m.
5. Quand la température minimum locale est inférieure au ℃ 4, la protection d'isolation thermique sera assurée ; Quand elle est employée comme valve d'extrémité, le tuyau ou la veste de compagnon sera utilisé pour que chauffer empêche la température de mur de tuyau d'être inférieure à 0 ℃.
6. Il est strictement interdit pour l'installer et employer sur la canalisation soutenant la vibration ou la variation rapide température moyen
7. La canalisation liée à la valve aura fixé le point d'appui, et les deux brides utilisées pour la connexion seront concentriques et parallèles pour éviter de relier l'effort et d'endommager le produit de valve après que la valve soit installée.
8. N'importe où il est employé, la soupape à vanne élastique de joint de siège doit être placée à l'intérieur. Si elle doit être placée dehors, la valve doit être protégée contre le vent, la pluie et le soleil. Dans des climats plus froids, elle sera accomplie pour empêcher l'eau d'entrer dans la valve et de geler, afin d'empêcher les dommages des bâtis de valve et des sièges de valve élastiques.
Quand la soupape à vanne élastique de joint de siège est installée sous le fossé, des outils spéciaux sont exigés pour actionner la valve. La tige de transmission est utilisée comme poignée conventionnelle de fonctionnement. Le chapeau de transmission est installé sur la valve. Une longue poignée de fonctionnement est exigée.
Le chapeau de transmission peut être facilement actionné à partir de la chambre forte avec la tige de fonctionnement, et la taille de chambre forte sera commode pour le retrait de la couverture de valve et des pièces internes pour la réparation.
Installation au sol : quand la valve est installée au sol, la canalisation sera arrangée afin d'empêcher des dommages à la valve. La valve ne peut pas être installée sur la canalisation disposée désordonnée.
DN | L | D2 | D1 | D | b | f | ND |
50 | 150 | 99 | 125 | 165 | 19 | 3 | 4-19 |
65 | 170 | 118 | 145 | 185 | 19 | 3 | 4-19 |
80 | 180 | 132 | 160 | 200 | 19 | 3 | 8-19 |
100 | 190 | 156 | 180 | 220 | 19 | 3 | 8-19 |
125 | 200 | 184 | 210 | 250 | 19 | 3 | 8-19 |
150 | 210 | 211 | 240 | 285 | 19 | 3 | 8-23 |
200 | 230 | 266 | 295 | 340 | 20 | 3 | 12-23 |
250 | 250 | 319 | 355 | 405 | 22 | 3 | 12-28 |
300 | 270 | 370 | 410 | 460 | 24,5 | 3 | 12-28 |
350 | 290 | 429 | 470 | 520 | 26,5 | 4 | 16-28 |
400 | 310 | 480 | 525 | 580 | 28 | 4 | 16-31 |
500 | 350 | 609 | 650 | 715 | 31,5 | 4 | 20-34 |
600 | 390 | 720 | 770 | 840 | 36 | 5 | 20-37 |
