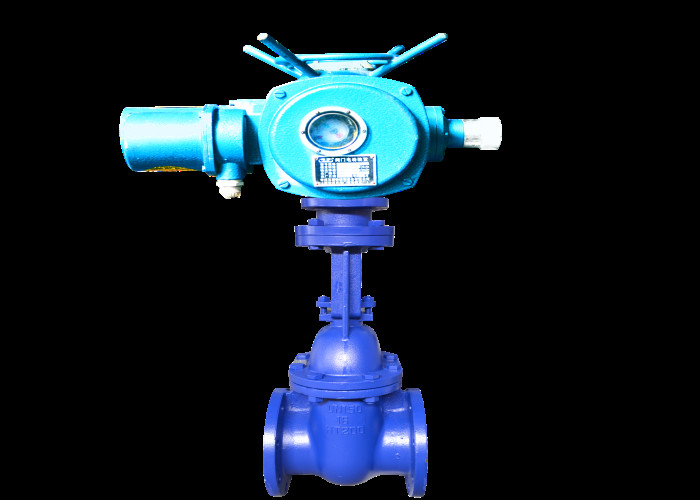

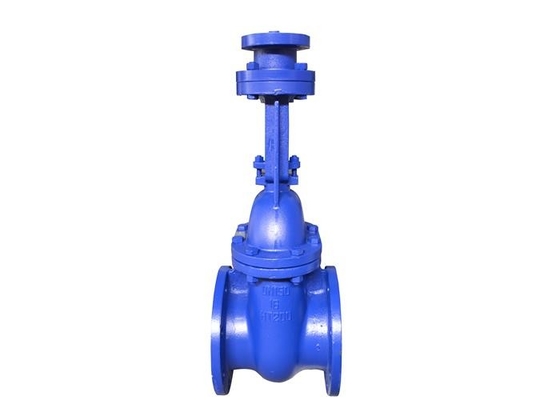

MPA motorisé DN50~DN600 de la pression 1,0 de fonte de Cuniform a bridé soupape à vanne

Principe de structure et d'action

1. La valve est bride reliée et est conforme à la norme du gigaoctet/T 12232. La valve se compose principalement de corps de valve, de porte, de tige de valve, de couverture de valve, d'écrou de tige de valve, de roue de main et d'autres pièces.

2. La valve tourne l'écrou de tige de valve en tournant la roue de main pour entreprendre la démarche de tige de valve en haut et en bas, afin de conduire la RAM pour se lever ou tomber et faire une perpendiculaire linéaire de déplacement au fluide pour réaliser le but de s'ouvrir et de se fermer

Caractéristiques de valve

1. Forme simple, bon processus de fabrication, grand choix d'application et installation facile.

2. La structure est raisonnable et compacte, le volume est petit, et les pièces fermantes de masse (porte) adoptent la structure de cale, qui peut automatiquement compenser la déformation du corps de valve provoqué par la charge ou la température anormale lors du fonctionnement, et le cachetage est sûre et fiable.

3. Le milieu peut entrer dans n'importe quelle direction des deux côtés de la soupape à vanne, qui peut être reliée ou découpée

Précautions dans le stockage, l'installation et l'utilisation

1. Ce produit sera placé dans un entrepôt sec et en plein air pas stocké.

2. L'entretien régulier est exigé pour l'entreposage à long terme.

3. L'essai et l'inspection de pression seront effectués avant installation, et l'installation peut être effectuée seulement après qu'elle est qualifiée.

4. Nettoyez la cavité intérieure des tuyaux et des valves avant installation.

5. La roue de main ne peut pas être utilisée pour le levage. Aucun levier auxiliaire ne sera ajouté lors du fonctionnement. Si la roue de main tourne dans le sens horaire, elle est fermée, autrement elle est ouverte.

6. Les conditions de fonctionnement répondront aux impératifs techniques dans la spécification de performances.

7. Après installation, le produit ne sera pas soumis à la force externe importante, et la parenthèse de valve sera placée s'il y a lieu.

8. Quand la température minimum locale est inférieure au ℃ 4, la protection d'isolation thermique sera assurée ; Quand elle est employée comme valve d'extrémité, le tuyau ou la veste de compagnon sera utilisé pour que chauffer empêche la température de mur de tuyau d'être inférieure à 0 ℃.

9. Il est strictement interdit pour l'installer et employer sur la canalisation soutenant la vibration ou la variation rapide température moyen.

10. Le ≤ 300 de DN peut être installé sur les canalisations horizontales et verticales. Quand utilisé pour les canalisations horizontales, le volant de commande sera installé vers le haut ; Le ≥ DN350 sera installé sur la canalisation horizontale avec la roue de main faisant face vers le haut ; La personnalisation spéciale est exigée pour l'installation horizontale ; Le sens d'écoulement des médias est sans restriction.
