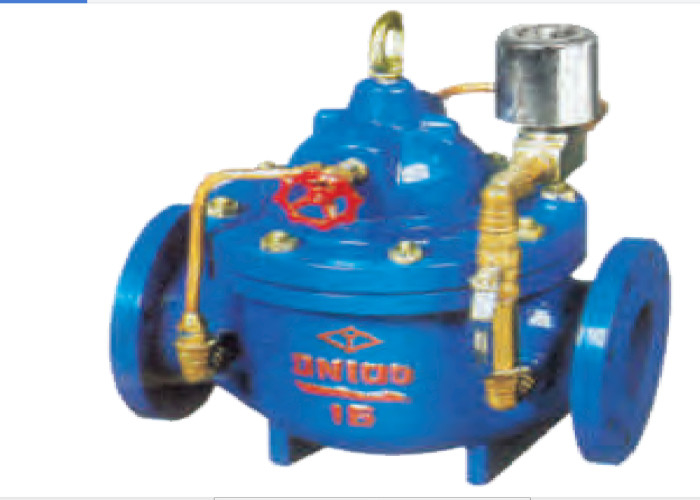

Valve électrique hydraulique de garde de l'eau de MPA de la soupape de commande de la bride 600X 1,6

Introduction

la soupape de commande 600X électrique hydraulique est utilisée pour le réseau de pipe-lines d'approvisionnement en eau, de climatisation et de feu. Milieu : l'eau, ℃ du ≤ 80 de la température. La vanne électromagnétique est utilisée comme soupape de commande. Quand la vanne électromagnétique est "Marche/Arrêt" actionné, le commutateur de la valve est commandé par la pression de l'eau dans la canalisation

principe de fonctionnement

Une partie du milieu à l'extrémité d'admission de la valve fonctionne le long du conduit. Soupape à pointeau. Entrez dans la chambre supérieure du diaphragme. Quand la bobine de solénoïde active, le solénoïde s'ouvre. Le milieu dans la chambre supérieure des écoulements principaux de diaphragme de valve au débouché le long de la vanne électromagnétique et du robinet à tournant sphérique, et la pression dans la chambre supérieure des diminutions de diaphragme. Sous l'action de la différence de pression, la pression moyenne pousse ouvert le noyau de valve principal et la valve principale s'ouvre. Approvisionnement en eau de début

Quand la bobine de vanne électromagnétique est mise hors tension, la vanne électromagnétique reste fermée. Actuellement, le canal de sortie de la chambre supérieure du diaphragme principal de valve demeure fermé. Car le secteur de membrane est plus grand que le domaine principal de noyau de valve, la valve principale est fermée sous l'action de la différence de pression entre les deux

Pour le contrôle de niveau de piscine : quand les baisses de niveau liquide à l'ensemble de bas niveau, le commutateur de niveau liquide envoie un signal, la bobine de vanne électromagnétique active, la vanne électromagnétique est ouverte, et alors la valve principale est ouverte pour commencer l'approvisionnement en eau. Quand le niveau liquide dans la piscine atteint la valeur réglée de taille, sous l'action du commutateur de niveau liquide, un signal de commande est envoyé, et la vanne électromagnétique est fermée, de sorte que la valve principale soit fermée et l'approvisionnement en eau est arrêté. Une telle circulation de échange maintient le niveau liquide dans l'écurie de piscine dans une certaine marge
