Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Valve de garde de l'eau | Matériel: | Moulant, acier inoxydable |
|---|---|---|---|
| Structure: | Contrôle | Pression: | Pression moyenne |
| La température des médias: | ≤150℃ | Médias: | L'eau, vapeur |
| Standard ou non standard: | norme | Couleur: | La demande du client |
| Corps: | WCB/CF8/CF8M | Taille gauche: | DN50-DN800 |
| Surligner: | Clapet anti-retour de gaufrette de l'acier moulé 2,Clapet anti-retour de gaufrette de WCB 2,Clapet anti-retour à papillon d'acier inoxydable |
||

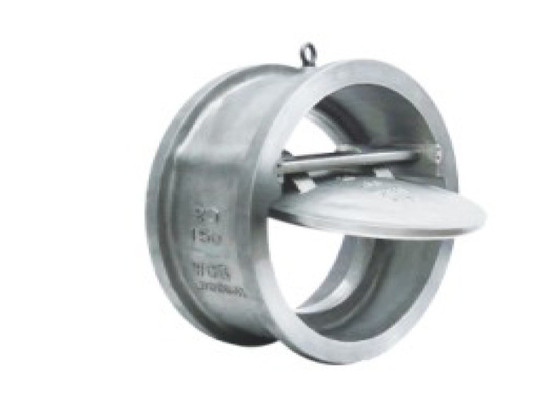

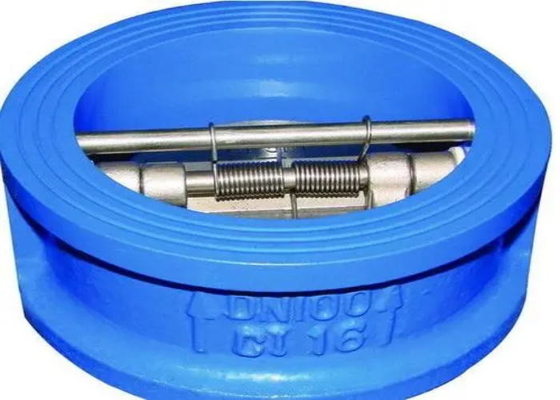

Le clapet anti-retour de papillon se rapporte à la valve qui automatiquement ouvre et ferme le disque de valve selon l'écoulement du milieu lui-même pour empêcher le refoulement du milieu. On le connaît également en tant que le clapet anti-retour, la valve à sens unique, la soupape d'arrêt et valve de contre-pression. Le clapet anti-retour appartient à une valve automatique, qui est principalement utilisée pour empêcher le refoulement moyen, la rotation inverse de la pompe et le moteur d'entraînement, et à l'exercice le milieu de conteneur. Le clapet anti-retour peut également être utilisé sur la canalisation pour fournir le système auxiliaire dans lequel la pression peut monter au-dessus de la pression de système. Des clapets anti-retour peuvent être principalement divisés en clapet anti-retour d'oscillation (tournant selon le centre de la gravité), clapet anti-retour d'ascenseur (se déplaçant le long de l'axe) et clapet anti-retour de papillon (tournant le long du centre).
| Conception et fabrication | Api 594 |
| Face à face | ASME/ANSI B16.1 |
| Extrémité de bride | ASME/ANSI B16.5 |
| Inspection | Api 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (pouce) | L (millimètre) | D (millimètre) | D2 (millimètre) | D3 (millimètre) | NPS (pouce) | L (millimètre) | D (millimètre) | D2 (millimètre) | D3 (millimètre) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 les deux extrémités du passage de valve doit être bloqué et il y a une salle sèche et aérée. Si elle est stockée pendant longtemps, la prévention de rouille sera vérifiée fréquemment.
2 avant installation, la valve sera nettoyée et les défauts causés pendant le transport seront éliminés.
3 pendant l'installation, vérifier soigneusement si les marques et les plaques signalétiques sur la valve répondent aux exigences d'utilisation.
4 la valve est installés sur la canalisation horizontale avec la couverture de valve vers le haut.
1. Ne faites pas le poids d'ours de clapet anti-retour dans la canalisation. Le grand clapet anti-retour devrait être soutenu indépendamment pour l'empêcher d'être affectée par la pression produite par le système de tuyau.
2. Pendant l'installation, attention de salaire qui la direction de l'écoulement moyen sera compatible à la direction de flèche du corps de valve.
3. Le type clapets anti-retour d'ascenseur de disque vertical sera installé sur les tuyaux verticaux.
4. Soulevez le type disque horizontal le clapet qu'anti-retour sera installé sur la canalisation horizontale
