Nom de produit: | Valve de garde de l'eau | Matériel de corps: | Fer malléable |
---|---|---|---|
Couleur: | Bleu | pression: | 0.6~1.6mpa |
la température: | -5~80℃ | milieu: | l'eau |
Connexion: | extrémité de bride | Matériel accessoire: | laiton |
Surligner: | Valve malléable de garde de l'eau de fer,valve de garde de l'eau 500X,Valve de régulation de pression antirouille |

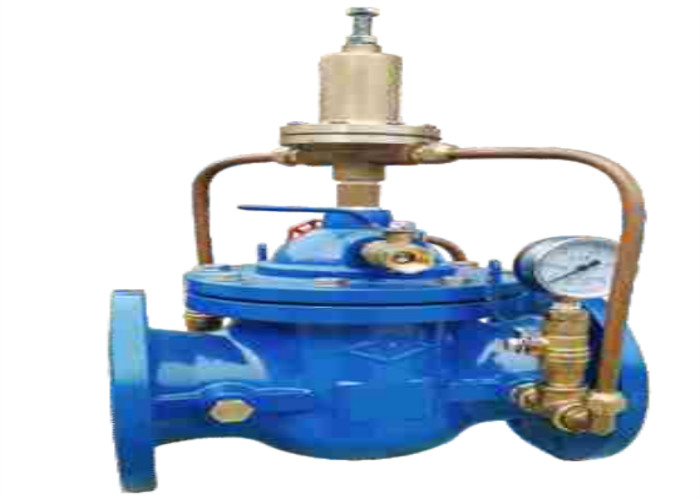

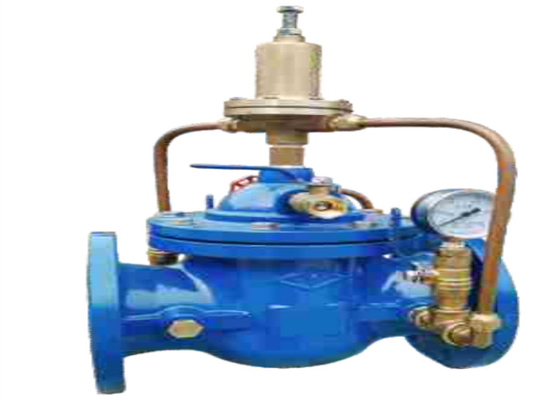

décompression 500X et valve de se tenir. Utilisé pour le réseau de pipe-lines de lutte d'approvisionnement en eau, de climatisation et contre l'incendie. Milieu : l'eau, ℃ du ≤ 80 de la température. Il est employé pour stabiliser la pression de canalisation devant la valve. Quand la pression devant la valve dépasse la pression, la valve principale est ouverte pour le drainage. Quand les chutes de pression de canalisation au-dessous de la valeur réglée, la valve principale est fermée. La valeur de pression peut être placée par la vis de réglage de soupape de commande
Valve de libération/soutenante de la pression peut effectivement relase la pression qui dépasse la sécurité de point de consigne du pilote de la soupape de commande dans la canalisation à la canalisation de preventhe et des équipements des dommages. Cette valve est principalement utilisée pour l'évasion de pression du système de circulation de la lutte contre le feu examinant dans le haut buildingsto pour éviter le problème de système en raison de la pression hydraulique la plus élevée, alkeep la pression d'approvisionnement en eau de la valve principale toujours au-dessus d'une valeur réglée pour toensure la pression du domaine principal ci-dessus d'approvisionnement en eau de valve
D'abord, ensemble la pression d'ouverture de la valve principale. Détachez le contre-écrou de soupape de commande, tournez la soupape de commande vissent dans le sens horaire, et la vis descend. Le ressort de réglementation est comprimé pour s'appliquer une certaine poussée au noyau de soupape de commande. Actuellement, la pression de s'ouvrir des augmentations principales de valve. Tournez la vis de réglage de soupape de commande dans le sens contraire des aiguilles d'une montre, la pression de ressort est libérée, la poussée agissant sur le noyau de soupape de commande est réduite, et la pression de s'ouvrir de la valve principale est réduite. On peut observer la valeur de pression de la canalisation devant la valve principale par l'indicateur de pression. Après l'arrangement, serrez le contre-écrou
Quand la pression devant les augmentations de valve, la pression de la chambre inférieure du diaphragme de soupape de commande augmente également. Après avoir dépassé la valeur réglée, le diaphragme conduit le noyau de soupape de commande vers le haut, la soupape de commande s'ouvre, et l'eau dans la chambre supérieure du diaphragme principal de valve est déchargée. Quand les chutes de pression, le noyau de valve principal s'ouvre sous la différence de pression entre les chambres supérieures et inférieures du diaphragme, la valve principale commence à s'écouler, et la pression de canalisation commence à chuter
La pression sous le diaphragme de soupape de commande diminue également, quand la pression diminue au-dessous de la valeur réglée. Sous l'action du ressort de ajustement. Le noyau de soupape de commande est fermé. La pression dans la chambre supérieure des augmentations principales de diaphragme de valve graduellement. Puisque le secteur du diaphragme principal de valve est plus grand que le secteur du noyau de valve principal, sous l'action de la différence de pression entre les chambres supérieures et inférieures du diaphragme. La bobine principale est fermée. La valve principale cesse de s'écouler.
1, en plaçant la pression de s'ouvrir, pour augmenter graduellement la pression devant la valve. Allumez-la à la valeur réglée. Et le disque la valeur de l'indicateur de pression, et continuent alors à augmenter la pression d'admission. Maintenez la valve principale entièrement ouverte (c.-à-d. l'écoulement de décharge de la valve principale n'augmentera pas). Enregistrez la pression de décharge de la valve principale. Puis graduellement réduire la pression d'admission jusqu'à ce que la valve principale soit fermée, et enregistrent la pression de re-positionnement de la valve.
2, répètent l'ajustement pendant plus de deux fois jusqu'à la pression de s'ouvrir de la valve principale et de la pression de décharge. Jusqu'à ce que la pression de re-positionnement soit stable.
3, quand la décompression manuelle est exigée. Le robinet à tournant sphérique de décompression sur la couverture principale de valve peut être ouvert, et la pression dans la chambre supérieure des diminutions principales de diaphragme de valve. La valve principale est alors ouverte pour la décompression, et le débouché du robinet à tournant sphérique de décompression devrait être relié au fossé de drainage.
4, quand la différence de pression de s'ouvrir de la valve principale est p < 0.5MPa, la valeur de déviation est le ± 0.02MPa. Quand le ≥ 0.5MPa de p, la valeur de déviation est le ± 0.04MPa.
5, ≤ 1.08p de pression de décharge (P est la valeur de pression de s'ouvrir
DN | L | D | D1 | D2 | N-фD |
50 | 203 | 99 | 125 | 165 | 4-ф19 |
65 | 216 | 118 | 145 | 185 | 4-ф19 |
80 | 241 | 132 | 160 | 200 | 8-ф19 |
100 | 292 | 156 | 180 | 220 | 8-ф19 |
125 | 330 | 184 | 210 | 250 | 8-ф19 |
150 | 356 | 211 | 240 | 285 | 8-ф23 |
200 | 458 | 266 | 295 | 340 | 12-ф23 |
250 | 530 | 319 | 355 | 405 | 12-ф28 |
