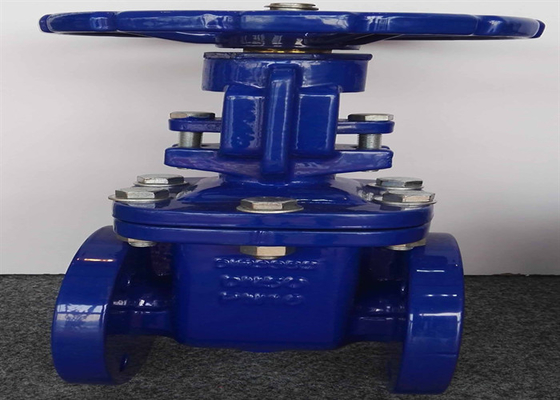

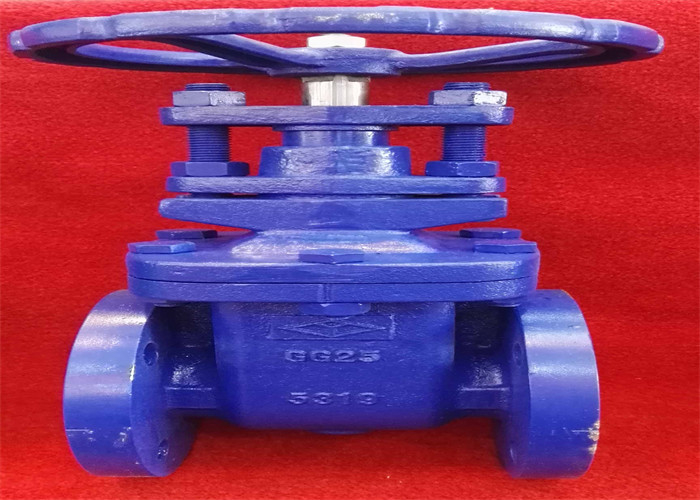

Nom de produit: | Soupape à vanne à flasque | Pression: | Pression moyenne |
---|---|---|---|
Couleur: | La demande du client | Taille: | DN40-600 |
Connexion: | Extrémités de bride | Matériel de disque: | fer |
Norme de conception: | DIN | Tige: | acier inoxydable |
Type: | os& ; y, non-augmentation résiliente | Milieu: | L'eau, huile de l'eau |
Surligner: | Soupape à vanne de joint en métal DN40,Soupape à vanne de joint en métal d'huile de l'eau,DIN3352 |
L'ouverture de soupape à vanne et la partie se fermante est une RAM, et la direction de mouvement de la RAM est perpendiculaire à la direction liquide. La soupape à vanne est utilisée comme milieu de coupure. Quand elle est entièrement ouverte, le canal d'écoulement entier est droit. Actuellement, la perte de pression * de l'opération moyenne est petit. Selon la forme d'éléments de cachetage, des soupapes à vanne sont souvent divisées en plusieurs différents types, tels que la soupape à vanne de cale, soupape à vanne plate, double soupape à vanne parallèle, double soupape à vanne de cale, les soupapes à vanne etc. sont habituellement appropriées aux conditions de travail qui n'ont pas besoin d'être ouvertes et clôturées fréquemment et de maintenir la porte entièrement ouverte ou entièrement fermée. Non approprié à l'utilisation comme réglementaire ou à l'étranglement. Différents matériaux peuvent être employés pour l'eau, la vapeur, le pétrole, l'acide nitrique, l'acide acétique, le milieu de oxydation, l'urée et d'autres médias.
Les dispositifs d'entraînement incluent la roue de main, le pignon conique, électrique, pneumatique, etc.
1. La RAM a deux surfaces d'étanchéité, * c'est que les deux surfaces d'étanchéité de la forme de RAM une cale, et l'angle de cale varie avec les paramètres de valve, le ° habituellement 5 utilisé généralement.
2. Le principe de scellage de la soupape à vanne de cale est de réaliser le scellage par la combinaison étroite des deux surfaces d'étanchéité sur la cale et des deux surfaces d'étanchéité sur le corps de valve.
3. La soupape à vanne de cale peut être divisée en soupape à vanne en hausse de tige (soupape à vanne de levage de tige) et soupape à vanne non en hausse de tige (soupape à vanne tournante de tige) selon l'ouverture différente et les modes fermants de la soupape à vanne conduits par la tige de valve.
4. La soupape à vanne de cale peut être divisée en soupape à vanne élastique et soupape à vanne rigide selon la structure différente de porte.
5. Le corps de valve est moulé, le corps de valve et le capot sont reliés par des boulons, la bride moyenne est scellée par la garniture enroulée en spirale, et l'anneau en métal peut également être employé quand les clients ont des conditions spéciales.
6. Le canal est lisse et le coefficient d'écoulement est petit. La surface d'étanchéité est récurée et moins érodée par le milieu.
7. La surface d'étanchéité est faite d'acier allié ou carbure cimenté, avec la bonne résistance à l'usure et la résistance d'éraflure.
8. L'emballage flexible de graphite est adopté, avec le cachetage fiable et l'opération légère et flexible.
9. Le sens d'écoulement du milieu est sans restriction, sans toucher à l'écoulement et réduire la pression.
10. Le modèle d'utilité a les avantages de la forme simple, de la longueur structurelle courte, du bon manufacturability et du grand choix d'application.
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
L | F4 | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | |
F5 | 240 | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | ||
H | 1.0mpa | 284 | 294 | 333 | 383 | 494 | 522 | 598 | 729 | 880 | 1046 | 1258 | 1385 | 1554 | 1688 | 2150 | 2550 |
1.6mpa | 305 | 345 | 397 | 463 | 536 | 614 | 760 | 921 | 1074 | 1248 | 1382 | 1583 | 1820 | 2218 | 2616 | ||
D | 1.0mpa | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 395 | 445 | 505 | 565 | 615 | 670 | 780 | 895 |
1.6mpa | 405 | 460 | 520 | 580 | 640 | 715 | 840 | 910 | |||||||||
D1 | 1.0mpa | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 51S | 565 | 620 | 725 | 840 |
1.6mpa | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
Conception et fabrication | DIN 3352 F4/F5 |
Face à face | DIN 3202/ISO5752 |
Extrémité de bride | DIN2501/GB-17241 |
Essai | DIN3230/JB-T9092 |
