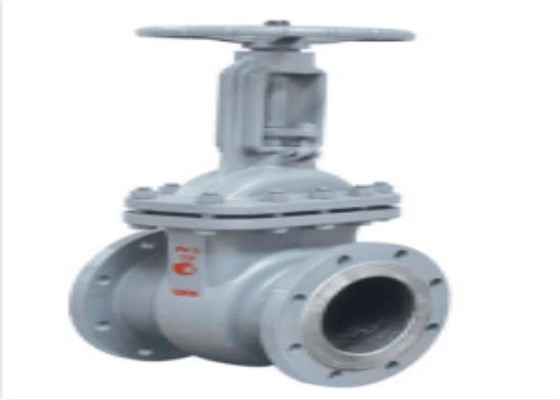

Les tuyaux qui seulement ouvrent et clôturent complètement WCB Russie ont bridé soupape à vanne

Introduction

S'ouvrir et la pièce fermante de la soupape à vanne d'acier de fonte est la porte, et la direction de mouvement de la porte est perpendiculaire à la direction liquide. La soupape à vanne peut seulement être entièrement ouverte et fermée, non ajustée et étranglée. La RAM a deux surfaces d'étanchéité. Le mode le plus utilisé généralement est que les deux surfaces d'étanchéité de la forme de valve de RAM une cale. L'angle de cale varie avec les paramètres de valve, habituellement 50. Quand la température moyenne n'est pas haute, c'est 2 le ° 52'. La porte de la soupape à vanne de cale peut être transformée en totalité, qui s'appelle la soupape à vanne rigide ; Elle peut également être transformée en RAM qui peut produire la légère déformation pour améliorer son manufacturability et pour compenser la déviation de l'angle de la surface d'étanchéité dans le processus de traitement. Ce genre de RAM s'appelle la RAM élastique.

Classification des soupapes à vanne

Des soupapes à vanne peuvent être divisées en soupapes à vanne en hausse de tige et soupapes à vanne non en hausse de tige selon que les hausses ou les chutes de tige de valve. La soupape à vanne en hausse de tige se lève et tombe tandis que la tige de valve tourne ; La tige de valve tournera seulement, et non la montée et la chute est la soupape à vanne non de montée de tige.

La porte de la soupape à vanne de montée de tige se déplace linéairement de tige de valve, qui s'appelle la soupape à vanne en hausse de tige (également connue sous le nom de soupape à vanne en hausse de tige). Généralement, il y a les fils trapézoïdaux sur la tige de levage. Par l'écrou en haut de la valve et la cannelure de guide sur le corps de valve, le mouvement rotatoire est changé en mouvement linéaire, c.-à-d., le couple de fonctionnement est changé en poussée de fonctionnement. Quand la valve est ouverte, quand la taille de levage de la RAM est égale aux temps de 1:1 le diamètre de valve, le canal liquide est complètement dégagé, mais cette position ne peut pas être surveillée lors du fonctionnement. Dans l'utilisation réelle, le sommet de la tige de valve est employé comme marque, c.-à-d., la position qui ne peut pas être ouverte est employée en tant que sa position d'ouverture entièrement. Afin de considérer le phénomène de verrouillage provoqué par le changement de température, elle est habituellement ouverte dans la position maximale et alors a tourné de retour le tour 1/2-1 comme position de valve entièrement ouverte. Par conséquent, la position d'ouverture entièrement de la valve est déterminée selon la position de RAM (c.-à-d. course >).

Pour quelques soupapes à vanne, l'écrou de tige de valve est placé sur la porte. La tige de valve tourne sans levage. La rotation de la roue de main conduit la tige de valve pour tourner et soulever la porte. Ce genre de valve s'appelle soupape à vanne rotatoire de tige ou la soupape à vanne non de montée de tige. Le commutateur est identique que la soupape à vanne de montée de tige. Il est entièrement ouvert quand il n'est pas ouvert, et entièrement fermé quand il est fermé quand il n'est pas ouvert. Comparé à la soupape à vanne en hausse de tige, il est difficile de saisir l'ouverture de la porte à l'oeil nu, ainsi il doit être ajouté installent la bande s'ouvrante d'indicateur.

Dimensions
