Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom de produit: | Soupape à vanne à flasque | Pression: | Basse pression |
|---|---|---|---|
| Structure: | Soupape à vanne en hausse de tige | Milieu: | ater, vapou |
| Taille gauche: | 2" ~12" | Norme: | msss-70 |
| Face à face: | ASME B16.10 | la température: | -10 à 200℃ |
| Couleur: | Bleu | Matériel de corps: | Fer malléable |
| Surligner: | 125LB a bridé soupape à vanne,API Flanged Gate Valve,Norme ANSI soupape à vanne à flasque 6 par pouces |
||
La soupape à vanne est une porte avec s'ouvrir et pièces fermantes. La direction de mouvement de la porte est perpendiculaire à la direction liquide. La soupape à vanne peut seulement être entièrement ouverte et entièrement fermée, non ajustée et étranglée. La soupape à vanne est scellée par le contact entre le siège de valve et la porte. Habituellement, la surface d'étanchéité sera recouverte avec des matériaux en métal pour augmenter la résistance à l'usure, telle que recouvrir 1Cr13, stl6, acier inoxydable, etc. La soupape à vanne a la soupape à vanne rigide et la soupape à vanne élastique. Selon différentes soupapes à vanne, la soupape à vanne est divisée en soupape à vanne rigide et soupape à vanne élastique.
| Conception et fabrication | MSS S-70 |
| Face à face | NORME ANSI B16.10 |
| Extrémité de bride | NORME ANSI B16.1 |
| Essai | MSS SP-70 |
Allumez-vous ou tournez outre des canalisations où la pression nominale est bleow la pression 125LB, et le milieu doit être tige, eau ou pétrole, qui canbe utilisé dans les domaines de l'industrie pétrolière, industrie indemical chimique, industrie pharmaceutique une industrie énergétique
| TAILLE | 2" ~12" |
| Ressure de Norminal | 125LB |
| Tempreature de Suitble | -10 à 200℃ |
| Essai de phoque | 1.41mpa |
| Essai de Shell | 2.46mpa |
| Milieu approprié | gazole de l'eau |

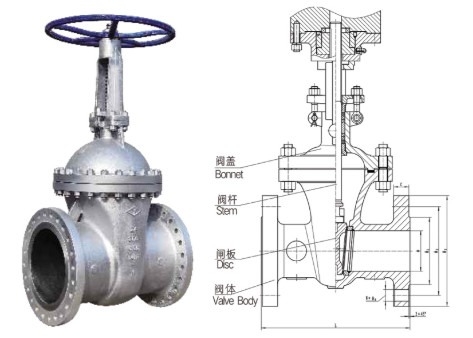

| nom de partie | matériel |
| corps | HT200 |
| bague d'étoupage de corps | ZCuSn5Pb5Zn5 |
| anneau de disque | ZCuSn5Pb5Zn5 |
| disque | HT200 |
| tige | 2Cr13 |
| écrou | 25 |
| boulon | 35 |
| garniture | graphite 08+ |
| capot | HT200 |
| emballage | graphite |
| boulon | 35 |
| écrou | 25 |
| glande d'emballage | QT450-10 |
| écrou de tige | ZCuSn5Pb5Zn5 |
| écrou de capot | HT200 |
| Vis de réglage encochée | 35 |
| roue | HT200 |
| écrou de roue | Q235 |

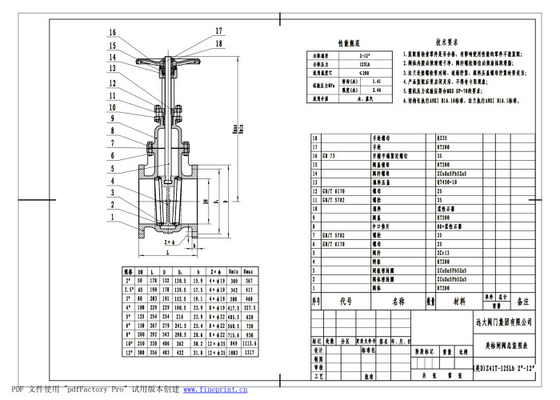

| Taille | DN | L | D | D1 | b | Zxф | Hmin | Hmax | ф |
| 2" | 50 | 178 | 152 | 120,5 | 15,9 | 4xф19 | 310 | 368 | 203 |
| 2-1/2 « | 65 | 190 | 178 | 139,5 | 17,5 | 4xф19 | 339,5 | 413 | 203 |
| 3" | 80 | 203 | 191 | 152,5 | 19,1 | 4xф19 | 377,7 | 464,7 | 203 |
| 4" | 100 | 229 | 229 | 190,5 | 23,9 | 8xф19 | 434 | 554 | 254 |
| 5" | 125 | 254 | 254 | 216 | 23,9 | 8xф22 | 481 | 617 | 254 |
| 6" | 150 | 267 | 279 | 241,5 | 25,4 | 8xф22 | 545 | 705 | 305 |
| 8" | 200 | 292 | 343 | 298,5 | 28,6 | 8xф22 | 715,6 | 930 | 355 |
| 10" | 250 | 330 | 406 | 362 | 30,2 | 12xф25 | 827 | 1091 | 508 |
| 12" | 300 | 356 | 483 | 432 | 31,8 | 12xф25 | 1003 | 1317 | 508 |
La résistance liquide est petite, et la surface d'étanchéité est balayée et moins érodée par le milieu. L'ouverture et la fermeture est allégeant le travail. Le sens d'écoulement du milieu est sans restriction, sans toucher à l'écoulement et réduire la pression. Le modèle d'utilité a les avantages de la forme simple, de la longueur structurelle courte, du bon manufacturability et du grand choix d'application.
Il est facile de causer l'érosion et l'éraflure entre les surfaces d'étanchéité, il est difficile maintenir que.
La dimension hors-tout est grande, qui exige un certain espace pour s'ouvrir et se fermer, et s'ouvrir et l'heure exacte est long
